Predstavljanje proizvoda
S više od deset godina zrelog inženjerskog iskustva u upravljanju toplinom u elektroenergetskoj industriji, u kombinaciji s potrebama domaćeg tržišta. SRJ je uvela, probavila i apsorbirala dizajn i tehnologiju proizvodnje raznih naprednih električnih aktuatora iz inozemstva. Na temelju stvarne primjene sličnih proizvoda, SRJ je učinila puno ciljanog poboljšanja, uspješno lansirala novu generaciju inteligentnih integriranih električnih aktuatora, integrirajući tehnologiju upravljanja sabirnicom, tehnologiju apsolutnog kodera, tehnologiju infracrvenog daljinskog upravljanja, zaslon s tekućim kristalima, upravljanje magnetskim prekidačem, bez otvaranja poklopca i druge najnovije tehnologije automatske kontrole u jedan Smart proizvod. Inteligentni električni aktuatori serije FRY zajamčeni su međunarodno naprednom i zrelom tehnologijom, prvoklasnom opremom za obradu i kompletnim servisnim sustavom. Dokazali korisnici: napredne i snažne funkcije, stabilne i pouzdane performanse, sigurna i praktična uporaba, u potpunosti dosegnuta međunarodna napredna razina, idealna je zamjena za uvezene električne aktuatore, naširoko se koristi u struji, nafti, papiru, kemikalijama, čeliku, cementu , Obrada vode i druga polja.
Inteligentni integrirani električni pokretač:
◆ Stabilne i pouzdane radne karakteristike
◆ Potpuno inteligentan, nenametljiv koncept dizajna
◆ Inteligentna funkcija samoprovjere, dijagnoze i višestruke zaštite
◆ Humanizirano, kinesko-englesko sučelje za dijalog čovjek-stroj
Paleta proizvoda
Tehnički indikatori
★ Prilagodba vremena: početna vremena mogu doseći 600 puta/sat;
★ Razina izolacije motora: F;
★ Radni sustav motora: S2;
★ Osnovna granica pogreške: Manje od ili jednako ±1.0%;
★ Razlika povrata: Manje od ili jednako 1.0%;
★ Pogreška ponovljivosti mehanizma za kontrolu hoda: Manje od ili jednako 1.0%;
★ Razina zaštite: IP67 (IP68 opcija);
★ Tip otporan na eksploziju: stupanj otpornosti na eksploziju ExdⅡBT4. NAPAJANJE
★ Napon: jednofazni 220VAC, 50/60Hz; trofazni 380VAC±10%, 50/60Hz;
★ Tolerancija: frekvencija ±1%; harmonijski sadržaj<5%. ENVIRONMENTAL CONTITIONS
★ Temperatura okoline: -30 stupanj -+70 stupanj ;
★ Relativna vlažnost: Manje od ili jednako 95%; FRY električni pokretač
★ Atmosferski tlak: 86kPa-106kPa. UVJETI ČUVANJA
★ Temperatura okoline: -10 stupanj -+45 stupanj ;
★ Relativna vlažnost: Manje od ili jednako 85% u prozračenoj prostoriji, okolni zrak ne sadrži štetne tvari koje nagrizaju proizvod.
Izborni model
Za veći okretni moment dostupna je serija FRYQ+IW/BW.

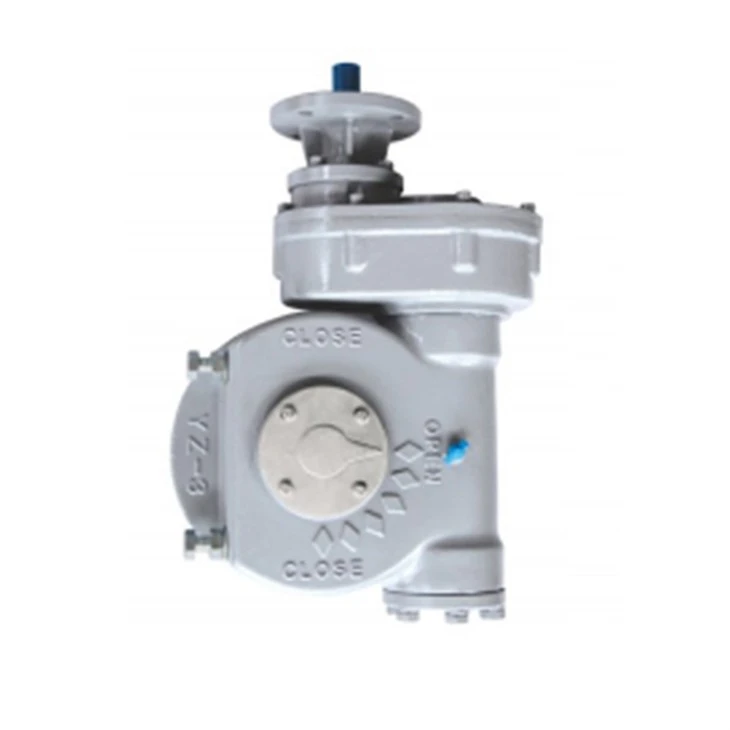

Serija zupčanika sa četvrtinom okretaja
Kvadrantni pužni operateri dizajnirani su imajući na umu kupčeve zalihe i imaju uklonjivu čeličnu izlaznu čahuru kako bi se olakšala obrada provrta i klina. Ova odvojena izlazna čahura može se postaviti pod kutom od 90 stupnjeva. Osnovna ploča može se postaviti u koracima od 45 stupnjeva. Ova mogućnost omogućuje montažu na ili izvan sredine na kalem ventila bez posebne strojne obrade.
Primjena
Operatori su četvrtokretni uređaji namijenjeni za rad kuglastih, čepnih i leptirastih ventila te energetskih i procesnih zaklopki. Mjenjači su prikladni za ručne i motorizirane primjene.
Značajke
Potpuno zatvoren prijenosnik
Mast napunjena za cijeli život i potpuno zabrtvljena
Sveobuhvatni prijenosni omjeri u kombinaciji s izborom pomoćnih reduktora s cilindričnim zupčanicima
Kutni ležajevi koji nose pužno vratilo
Odvojivi izlazni rukav
Pokretna osnovna ploča
Podesivi mehanički graničnici (na o stupnjeva i 90 stupnjeva :5)
Specifikacija okoliša
Kućište: standard IP67 pogodan za rad pod vodom do dubine od 1 metra u trajanju od 30 minuta
Temperatura: -40 do +120 C (-40 do +250 F)
Mogućnosti
Duktilni lijev
IP68
Raspon visokih temperatura -20 do +150 C (-4 do +302 F)
Ekstra visoki temperaturni raspon -20 do +200C (-4 do + 392 9)
Raspon niske temperature -60 do +120 C (76 do +250 F)
Ručni kotači koji se mogu zaključati
Granični prekidači
Ručice poluge
Pokretna matica za primjene koje zahtijevaju hod manji od 90 stupnjeva i veći od 90
Modulirajući i višestruki
Ulazne prirubnice za motorizaciju
Fleksibilni nastavci
Sigurnosni sustav blokade
Kućište lP68 pogodno za rad pod vodom do dubine od 15 metara tijekom 72 sata
|
Model |
Brzina okretanja (o / min) |
Zakretni moment (Nm) |
Napon (V) |
Faza (Ph) |
Frekvencija (Hz) |
Snaga (kW) |
Nazivna struja (A) |
Dužnost |
Težina (kg) |
|
SRJQ18 |
18 |
136 |
380 |
3 |
50 |
0.37 |
3.3 |
S2 (15 min) |
30 |
|
24 |
108 |
380 |
3 |
50 |
0.37 |
3.3 |
S2 (15 min) |
30 |
|
|
36 |
72 |
380 |
3 |
50 |
0.37 |
3.3 |
S2 (15 min) |
30 |
|
|
48 |
54 |
380 |
3 |
50 |
0.37 |
3.3 |
S2 (15 min) |
30 |
|
|
SRJQ25 |
18 |
400 |
380 |
3 |
50 |
1.1 |
5.8 |
S2 (15 min) |
46 |
|
24 |
400 |
380 |
3 |
50 |
1.1 |
5.8 |
S2 (15 min) |
46 |
|
|
36 |
298 |
380 |
3 |
50 |
1.1 |
5.8 |
S2 (15 min) |
46 |
|
|
48 |
244 |
380 |
3 |
50 |
1.1 |
5.8 |
S2 (15 min) |
46 |
|
|
SRJQ35 |
18 |
610 |
380 |
3 |
50 |
1.5 |
9.5 |
S2 (15 min) |
69 |
|
24 |
610 |
380 |
3 |
50 |
1.5 |
9.5 |
S2 (15 min) |
69 |
|
|
36 |
542 |
380 |
3 |
50 |
1.5 |
9.5 |
S2 (15 min) |
69 |
|
|
48 |
474 |
380 |
3 |
50 |
1.5 |
9.5 |
S2 (15 min) |
69 |
|
|
FRYQ40 |
18 |
1020 |
380 |
3 |
50 |
2.2 |
14.2 |
S2 (15 min) |
190 |
|
24 |
1020 |
380 |
3 |
50 |
2.2 |
14.2 |
S2 (15 min) |
190 |
|
|
36 |
845 |
380 |
3 |
50 |
2.2 |
14.2 |
S2 (15 min) |
190 |
|
|
48 |
680 |
380 |
3 |
50 |
2.2 |
14.2 |
S2 (15 min) |
190 |
|
|
FRYQ70 |
18 |
1490 |
380 |
3 |
50 |
3 |
18.2 |
S2 (15 min) |
200 |
|
24 |
1490 |
380 |
3 |
50 |
3 |
18.2 |
S2 (15 min) |
200 |
|
|
36 |
1290 |
380 |
3 |
50 |
3 |
18.2 |
S2 (15 min) |
200 |
|
|
48 |
1020 |
380 |
3 |
50 |
3 |
18.2 |
S2 (15 min) |
200 |
|
|
FRYQ90 |
18 |
2030 |
380 |
3 |
50 |
5.5 |
32 |
S2 (15 min) |
200 |
|
24 |
2030 |
380 |
3 |
50 |
5.5 |
32 |
S2 (15 min) |
200 |
|
|
36 |
1700 |
380 |
3 |
50 |
5.5 |
32 |
S2 (15 min) |
200 |
|
|
48 |
1355 |
380 |
3 |
50 |
7.5 |
32 |
S2 (15 min) |
200 |
|
|
FRYQ95 |
18 |
3000 |
380 |
3 |
50 |
7.5 |
42 |
S2 (15 min) |
200 |
|
24 |
3000 |
380 |
3 |
50 |
7.5 |
42 |
S2 (15 min) |
200 |
Serija višeokretnih mjenjača
Operatori s više okreta dizajnirani su imajući na umu skladištenje kupaca i imaju uklonjivu izlaznu čahuru za olakšavanje strojne obrade vretena.
Radna temperatura obično se kreće od -40 do +120 C iako su drugi rasponi temperatura dostupni na zahtjev. Standardne ulazne i izlazne prirubnice su prema ISO 5210.
Primjena
Pokretači su višeokretni uređaji namijenjeni za rad zasuna, zasuna, zasuna i dovodnih ventila. Ovi mjenjači dizajnirani su za motorizirane primjene.
Specifikacija okoliša
Standard kućišta IP67 prikladan za rad u vodi do dubine od 1 metra tijekom 30 minuta. Zaštita IP68 kontinuirani rad pod vodom do maksimalne dubine od 15 metara.
Značajke
Potpuno zatvoreno
Mast za zupčanike napunjena za cijeli život i potpuno zabrtvljena
Sveobuhvatni prijenosni omjeri
Odvojivi izlazni rukav
Dostupne kombinacije s ravnim i konusnim zupčanicima. Ulazni zupčanik postavljen na kuglične ležajeve
Različite ulazne i izlazne prirubnice za aktuatore i ventile
Četvrtookretni mjenjač
