Električni pokretač

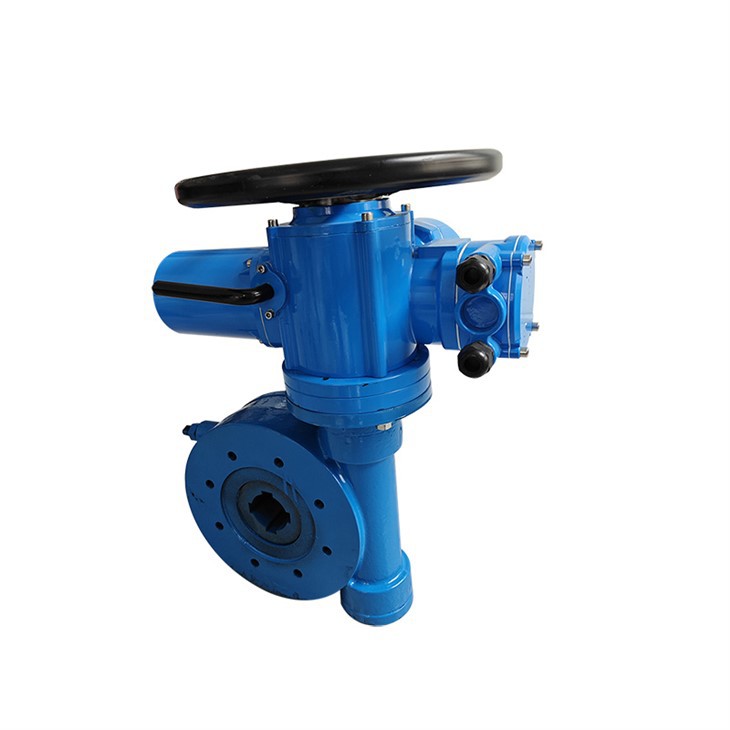

DQ električni pokretač ventila sastoji se od prvog stupnja višeokretnog električnog pokretača ventila i drugog stupnja superponiranog mjenjača. Ima kompaktnu strukturu, pouzdanu izvedbu, praktično podešavanje i druge točke držanja. Indeks izvedbe doseže standard GB/T24923-2010.
Ova serija električnih pokretača ventila koristi se za ventile s djelomičnim okretom diska ventila, kao što su kuglasti ventili, leptir ventili, prigušivači itd. To je nezamjenjiv pogonski uređaj za ventil za postizanje daljinskog upravljanja, centraliziranog upravljanja i automatskog upravljanja . To je važna jedinica u kontroli industrijskih serija cjevovoda i naširoko se koristi u elektranama, naftnoj, kemijskoj industriji, metalurgiji i drugim industrijama.
1. Napajanje: trofazno četverožično, 380V, 50Hz (posebne narudžbe mogu biti 415V, 660V itd., frekvencija može biti 60Hz)
2. Radno okruženje: (Ako je zaštićeno od eksplozije, pogledajte upute za električni pokretač prve razine)
2.1 Temperatura okoline: -20C-60C 2.2 Relativna vlažnost okoline: Manje od ili jednako 90% (pri 25C)
2.3 Radna okolina ne sadrži korozivne, zapaljive i eksplozivne medije;
2.4 Stupanj zaštite IP67
3. Sustav skraćenog radnog vremena, vrijeme je 10 minuta;
struktura proizvoda
1. Crv
2. Pandža
3. Prirubnica
4. Pužni prijenosnik
5. Tijelo
6. Završni napadač
7. Zaporna matica
8. Početni napadač
9. Poklopna matica
10. Brtva
11. Izlazno vratilo
12. Poklopac
13. Indikator
Specijalni motor
Motor za regulacijski ventil pogonska je komponenta električnog aktuatora, a njegovi karakteristični zahtjevi razlikuju se od onih općih motora. Budući da aktuator radi često i često je u početnom radnom stanju, motor mora imati karakteristike visokog startnog momenta, malog momenta inercije i niske startne struje, tako da porast temperature motora neće biti previsok kada motor često se pokreće i ima dovoljno okretnog momenta da električni pokretač prijeđe iz statike u akciju.
Mjenjač i ručni mehanizam za prebacivanje
Mjenjač pretvara izlaznu snagu motora velike brzine i niskog zakretnog momenta u snagu izlazne osovine aktuatora male brzine i velikog zakretnog momenta. Ručni prekidač je poluautomatski, odnosno, kada je ručni, pomaknite ga u smjeru strelice na ručki prekidača, a automatski će se resetirati kada je električni.
Mehanizam za kontrolu hoda, mehanizam za kontrolu momenta, mehanizam za otvaranje
Funkcija mehanizma za kontrolu vožnje je ograničavanje električnog graničnog položaja. Mehanizam za kontrolu zakretnog momenta zaštitni je mehanizam dizajniran za zaštitu pogona i ventila. Mehanizam za otvaranje služi za označavanje smjera otvaranja i zatvaranja i položaja ventila.
princip rada
Regulacijski električni aktuator glavni je izvršni dio sustava automatskog upravljanja. Napaja se trofaznim ili jednofaznim izmjeničnim napajanjem, prima standardne signale (uključujući analogne i digitalne veličine) i pretvara taj signal u odgovarajući mehanički pomak ili kut za upravljanje regulacijskim mehanizmom za dovršetak zadatka automatskog podešavanja. Kada je regulacijski električni aktuator u automatskom stanju, MCU digitalni kontrolni modul na aktuatoru prima standardni analogni signal (4~20mA, DC) iz automatskog upravljačkog sustava i uspoređuje ga sa standardnim analognim signalom (4~20mA, DC) od transmitera položaja ventila na električnom aktuatoru. Ako je razlika između to dvoje veća od mrtve zone postavljene prema zahtjevima korisnika, digitalni upravljački modul MCU šalje upravljački signal kako bi pokrenuo regulacijski električni aktuator da radi u smjeru smanjenja odstupanja između dva, sve dok odstupanje između dva manja ili jednaka mrtvoj zoni koju postavlja električni pokretač, MCU digitalni upravljački modul šalje upravljački signal za zaustavljanje električnog pokretača. Kada je regulacijski električni aktuator u stanju električnog ručnog rada, električnim aktuatorom može se upravljati unutarnjom tipkom za pomicanje aktuatora.
podešavanje
Budući da ovaj aktuator treba sastaviti s ventilom, mehanizam hoda, mehanizam zakretnog momenta i mehanizam indikatora otvaranja električnog aktuatora moraju se podesiti prije rada nakon sastavljanja. Ako su potpuno otvoreni i potpuno zatvoreni položaji ventila kontrolirani mehanizmom hoda, mehanizam zakretnog momenta ne treba podešavati. Ako je potpuno zatvoreni položaj ventila kontroliran mehanizmom zakretnog momenta ili su potpuno otvoreni i potpuno zatvoreni položaji kontrolirani mehaničkim ograničenjima, mehanizam zakretnog momenta mora se ponovno podesiti. 1. Ako su potpuno otvoreni i potpuno zatvoreni položaji ventila kontrolirani mehanizmom za hod ili zakretnim momentom, mehanička granica se mora popustiti prije podešavanja hoda ili momenta. 2. Ako su potpuno otvoreni i potpuno zatvoreni položaji ventila kontrolirani mehaničkim ograničenjem, a mehanizam zakretnog momenta šalje signal, metoda podešavanja je sljedeća: Ručno upravljajte električnim pokretačem da postavite ventil u unaprijed određeni položaj; Podesite odgovarajuću mehaničku granicu tako da samo udari u izlaznu osovinu i zategnite sigurnosnu maticu i glavnu maticu udarne igle; Podesite mehanizam zakretnog momenta i postupno povećavajte vrijednost izlaznog momenta dok se ventil ne može okrenuti na svoje mjesto.
aplikacije
