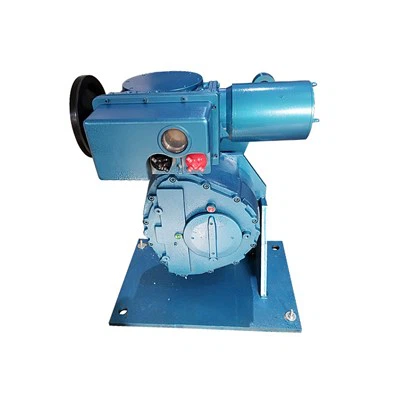

aktuator električnog ventila
Pojedinosti o proizvodu
tehnički podaci
1. Napajanje: trofazni četverožični, 380V, 50Hz (posebni nalozi mogu biti 415V, 660V itd., Frekvencija može biti 60Hz)
2. Radno okruženje: (Ako je otporan na eksploziju, pogledajte upute električnog pokretača prve razine)
2.1 temperatura okoline: -20 c -60 c
2.2 Ambijentalna relativna vlaga: manja ili jednaka 90% (pri 25C)
2.3 Radno okruženje ne sadrži korozivne, zapaljive i eksplozivne medije;
2.4 razina zaštite IP67
3. Kratko-vremenski radni sustav, vrijeme je 10 minuta;
Podešavanje
Budući da se ovaj uređaj mora sastaviti s ventilom, prije rada mora se prilagoditi mehanizam moždanog udara, mehanizam zakretnog momenta i mehanizam pokazatelja za otvaranje električnog uređaja. Ako se potpuno otvoreni i potpuno zatvoreni položaji ventila kontroliraju mehanizmom moždanog udara, mehanizam zakretnog momenta ne treba prilagoditi. Ako se potpuno zatvoreni položaj ventila kontrolira mehanizmom okretnog momenta ili se potpuno otvoreni i potpuno zatvoreni položaji kontroliraju mehaničkim granicama, mehanizam zakretnog momenta mora se prilagoditi.
1. Ako se potpuno otvoreni i potpuno zatvoreni položaji ventila kontroliraju mehanizmom moždanog udara ili mehanizmom zakretnog momenta, mehanička granica mora se otpustiti prije podešavanja moždanog udara ili okretnog momenta.
2. Ako se potpuno otvoreni i potpuno zatvoreni položaji ventila kontroliraju mehaničkim ograničenjem, a mehanizam zakretnog momenta šalje signal, metoda podešavanja je sljedeća: ručno upravljajte električnim uređajem za stavljanje ventila u unaprijed određeni položaj; Podesite odgovarajuću mehaničku granicu (štrajkač pin) tako da samo udari izlaznu osovinu i zategne maticu za lopljenje i maticu kapice udaraca; Podesite mehanizam zakretnog momenta i postepeno povećavajte vrijednost izlaznog okretnog momenta dok se ventil ne može pretvoriti u mjesto.
struktura proizvoda
Poseban motor
Motor za regulaciju ventila je pogonska komponenta električnog pokretača, a njegovi karakteristični zahtjevi razlikuju se od onih iz General Motors -a. Budući da pogon radi često i često je u početnom radnom stanju, motor je dužan imati karakteristike visokog početnog okretnog momenta, malog inercijskog trenutka i niske početne struje, tako da porast temperature motora neće biti previsok kada motor započinje se često, a dovoljno je zakretnog momenta da se električni aktuator pređe s statičke u akciju.
Mehanizam mjenjača i ručnog prebacivanja
RGEARBOX pretvara izlaznu snagu motora velike brzine, niskog torbe u snagu izlazne osovine niskog pokretača s visokim dijelom. Ručni prekidač je poluautomatski, to jest, kada je ručni, pomaknite ga u smjeru strelice na ručici prekidača i automatski će se resetirati kad je električna.
Mehanizam za kontrolu moždanog udara, mehanizam za kontrolu momenta, mehanizam za otvaranje
Funkcija mehanizma za kontrolu putovanja je ograničavanje položaja električne granice. Mehanizam za upravljanje momentom je zaštitni mehanizam dizajniran za zaštitu pokretača i ventila. Mehanizam za otvaranje koristi se za označavanje smjera otvaranja i zatvaranja i položaja ventila.
prijava
