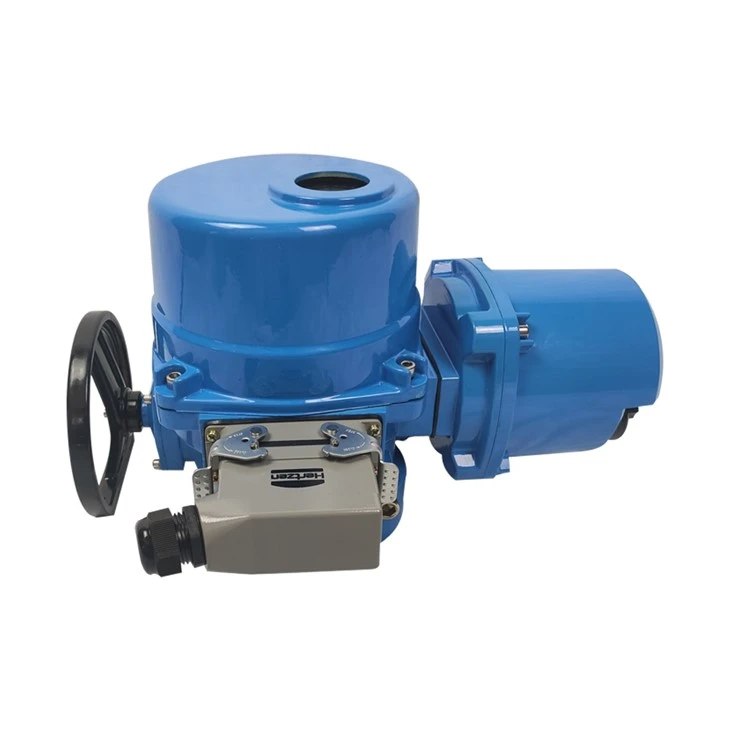

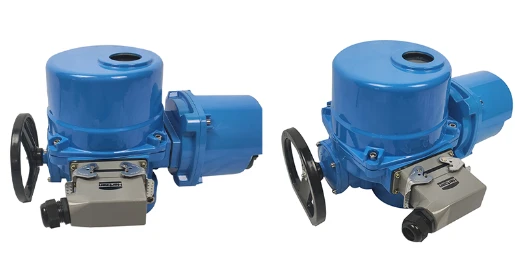

Električni pokretač ventila
Inteligentni aktuator poluokretnog ventila serije QT je mehatronički proizvod. Pogodan je za upravljanje leptirastim ventilima, kuglastim ventilima, čepnim ventilima i drugim ventilima koji se okreću za 90 stupnjeva. Kućište ovog proizvoda izrađeno je od tlačno lijevanog aluminija koji ima prekrasan izgled, malu veličinu i malu težinu. Ima karakteristike visoke učinkovitosti, visoke pouzdanosti, visokih zaštitnih performansi i niske razine buke. Može se široko koristiti u raznim industrijama kao što su nafta, kemijska industrija, elektrane, obrada vode, proizvodnja papira itd.
Osnovni tip proizvoda serije QT je vanjski tip, a stupanj zaštite mu je IP67. Također se može izraditi u vatrootporni tip, a njegova vatrootporna razina je Ex d IIB T4 G. Dizajn i tehnički pokazatelji ove serije proizvoda u skladu su s nacionalnom normom GB/T 28270 "Inteligentni pokretač ventila". Izvedba otpornosti na eksploziju proizvoda otpornog na eksploziju u skladu je s odredbama GB3836.1 "Okruženje s eksplozivnim plinom, dio 1: Opći zahtjevi za opremu" i GB 3836.2 "Okruženje s eksplozivnim plinom, dio 2: Oprema zaštićena vatrootpornim kućištem "d"" .
Glavne značajke
Nenametljiv dizajn, neovisna dvostruko zabrtvljena komora za ožičenje
Automatska korekcija faze, zaštita od gubitka faze
Kinesko/englesko sučelje LCD zaslon
Infracrveni daljinski upravljač i podešavanje gumba na licu mjesta, nema potrebe za otvaranjem poklopca za rad
Neintruzivna struktura:
Nema potrebe za otvaranjem poklopca kontrolne kutije za postavljanje kontrolnih parametara proizvoda i otklanjanje grešaka na električnom ventilu, izbjegavajući oštećenje unutarnjih komponenti uzrokovanih nepravilnom uporabom, a istovremeno osiguravajući dobru zaštitu cijelog stroja na otvorenom.
Inteligentna kontrola:
Ima automatsku detekciju i dijagnozu grešaka u radu, nema gubitka položaja ventila u stanju isključenosti, automatsku korekciju redoslijeda faza i zaštitu od blokirane faze, zaštitu od pregrijavanja motora i zaštitu od trenutnog preokreta, funkciju standardne konfiguracije i funkciju rotacije.
Senzor položaja:
Korišteni koder ima visoku rezoluciju mjerenja i stabilne performanse. Točno mjerenje i kalibracija radnog položaja rotacije izlaznog vratila. Pridržavajte se standardnih odredbi o odstupanju ponavljanja položaja Manje od ili jednako ± 1 stupnju.
Infracrveni daljinski upravljač:
koristi se za postavljanje radnih parametara proizvoda i rad na licu mjesta i upit signala kvara.
Magnetski prekidač:
koristi se za pretvorbu na licu mjesta i daljinsko upravljanje, kontrolu prekidača na vratima, podešavanje parametara i druge operacije. To je neprobojna mehanička struktura Hallovog elementa u stroju za okidanje magnetske linije.
Specijalni motor:
Sukladan je s relevantnim nacionalnim propisima, prikladan je za karakteristike opterećenja ventila, ima stabilne elektromagnetske parametre i ima ugrađene elemente za kontrolu temperature, koji mogu ostvariti različite zahtjeve upravljanja cijelim strojem.
Mehanizam zakretnog momenta:
Kontrola zakretnog momenta je stabilna, a točnost ponavljanja veća je od standardnih zahtjeva, što u potpunosti može zadovoljiti kontrolu zakretnog momenta i zaštitu od preopterećenja ventila. Ispunjava standardne zahtjeve za odstupanje ponavljanja zakretnog momenta manje od ili jednako 10%.
LCD zaslon:
Čovjek-stroj sučelje proizvoda usvaja LCD zaslon, koji ima karakteristike visoke rezolucije, visoke svjetline, visokog kontrasta i visoke pouzdanosti. Može prikazati izbornike i promatrati informacije kao što su položaj hoda i status momenta u stvarnom vremenu. Može primati upute s infracrvenog daljinskog upravljača.
Glavna upravljačka jedinica:
Sastoji se od komponenti kao što su mikroprocesor i ultra veliki integrirani krug, s izvrsnim dizajnom i proizvodnim procesom, te je hardver za realizaciju različitih kontrolnih funkcija proizvoda
Mehanički prijenosni par:
Struktura je jednostavna i pouzdana, učinkovitost prijenosa je visoka, a buka niska. Preciznost strojne obrade puža od legiranog konstrukcijskog čelika i pužnog kotača od legure bakra je visoka, proces toplinske obrade je napredan, a nosivost i vijek trajanja zadovoljavaju standardne zahtjeve
Izlazna osovina snage:
Ima oblik klinastog spoja, što uvelike olakšava uklanjanje grešaka na ventilu.
Ručno/električno prebacivanje i ručni mehanizam:
Poluautomatski električni prioritet, stabilna i pouzdana izvedba.
Brtvena struktura i terminalna ploča:
Šupljina za ožičenje proizvoda ima strukturu dvostrukog brtvljenja, koja može osigurati brtvljenje šupljine za električnu kontrolu tijekom ožičenja na licu mjesta. Priključna ploča ima razumnu konstrukcijsku strukturu, ima dovoljno terminalnih blokova i ima dovoljno prostora za ožičenje unutar šupljine za ožičenje, što je prikladno za operacije ožičenja na licu mjesta.
Funkcija zaštite
Zaštita od zakretnog momenta
Zaštita od zastoja
Zaštita od gubitka faze
Zaštita od pregrijavanja
Prekostrujna zaštita
Zaštita od promjene smjera vožnje
Glavni tehnički podaci
Napajanje: C380V ± 10%, 50HZ (potreban je poseban napon prilikom naručivanja) AC220V, 50Hz, jednofazni Upravljački signal:
Pasivni kontakt, širina impulsa veća ili jednaka 100 ms; daljinski upravljački signal pozicioniranja 4-20mA (Ri Manje od ili jednako 250Ω)
Izlazni signal: signal položaja ventila 4-20mA (Ro＜ 600Q);
Signal stanja pasivnog kontakta 220VAC/0,5A, 24VDC/3A
Temperatura okoline: 20"C~+70C;
Vlažnost okoline: <90%; bez korozivnog plina
Ručka daljinskog upravljača: efektivna udaljenost <2m; dvije AAA1.5V (7#) baterije
Osnovna konfiguracija: uključujući lokalnu i daljinsku kontrolu količine prekidača, položaj ventila 4-20mA izlaz, 4-20mA daljinski upravljački modul za pozicioniranje, 1 nadzorni uređaj, 8 konfigurabilnih statusnih releja.
Proširena konfiguracija: fieldbus (profibus DP) (Modbus) (deiceNet) itd.
Funkcija zaštite
Automatska korekcija redoslijeda faza
Koristeći tehnologiju sinkronog praćenja redoslijeda faza, automatski prepoznaje redoslijed faza napajanja izmjeničnom strujom i prilagođava aktuator za rad s ispravnom kontrolnom naredbom, učinkovito sprječavajući oštećenje ventila uzrokovano pogrešnim priključkom na napajanje.
Trenutačna zaštita od preokreta
Usvojena je tehnologija kontrole trenutne odgode preokreta. Kada aktuator primi kontrolni signal rada unazad tijekom rada, logika trenutnog preokreta automatski će odgoditi radnju kako bi se spriječilo da udarno opterećenje prouzrokuje štetu mehanizmu mehaničkog prijenosa. Automatska zaštita od deblokade ventila optimizira proces podataka o radu električnog aktuatora. Kada se u stupnju proizvede prva radnja prekomjernog momenta, inteligentni električni aktuator pruža priliku za automatsko uklanjanje blokade ventila, što može smanjiti broj alarma za grešku prekomjernog momenta aktuatora i smanjiti opterećenje korisnika na održavanju na licu mjesta.
Inteligentna sigurnosna zaštitna funkcija motora
Zaštita od gubitka faze:
Sustav za nadzor gubitka faze kontinuirano nadzire radno napajanje. Kada radni izvor napajanja izgubi fazu, sustav za nadzor gubitka faze zaustavit će nastavak rada motora i izdati alarm lokalno i daljinski.
Zaštita od pregrijavanja
Senzor toplinske zaštite ugrađen je u zavojnicu motora za otkrivanje promjena temperature u stvarnom vremenu. Kada se temperatura pregrije, motor će prestati raditi i automatski će nastaviti kada se temperatura vrati na normalu.
Prekostrujna zaštita:
Kada je električni pokretač u normalnom radu, ako motor ima prekomjernu struju iz nekog razloga, upravljačka jedinica za detekciju će zaustaviti motor da nastavi raditi.
Zaštita od prekomjernog momenta
Električni pogon štiti regulacijski ventil tijekom rada. Kada se ventil zaglavi (akcija prekomjernog zakretnog momenta), upravljačka jedinica za otkrivanje automatski će odspojiti upravljački krug, zaustaviti nastavak rada motora i izdati alarm na licu mjesta i daljinski.
