Linearni električni aktuator
pregled proizvoda
PSL izvedbene strukture uključuju PSL201, PSL202, PSL204, PSL208, PSL210, PSL312, PSL314, PSL316, PSL320 i PSL325. Ima karakteristike male veličine, male težine, snažne funkcije, ugrađenog inteligentnog kontrolera, praktičnog rada, hoda do 100 mm, potiska do 25 KN, itd. Može se široko koristiti u prekidaču linearnog gibanja ventila i kontroli podešavanja.
Glavne značajke
1. Hod PSL električnog aktuatora s ravnim hodom može se podesiti, što je zgodno za spajanje s ventilom.
2. Sve električne komponente su pouzdane kvalitete i dugog vijeka trajanja.
3. Ožičenje električnih komponenti aktuatora serije PSL je strogo i potpuno izolirano od komponenti prijenosa, što poboljšava pouzdanost rada aktuatora
4. Pokretač serije PSL povezan je s ventilom fleksibilnom zavojnom oprugom, čime se može izbjeći utjecaj stabla ventila i izlazne osovine izvan osi. Sila zatvaranja ventila može se unaprijed postaviti kako bi se osiguralo pouzdano zatvaranje ventila i spriječilo curenje.
5. Jednostavna struktura, mala veličina, mala težina, jednostavna instalacija i održavanje: svi mehanički dijelovi izrađeni su CNC obradom uz izvrsnu izradu.
6. PSL električni aktuator je dizajniran kao integrirana struktura. Odašiljač položaja i servo pojačalo mogu se izravno učitati u aktuator kao dvije neovisne komponente, izravno prihvaćajući 4-20mA upravljački signal i izlazeći 4-20mA ili 1-5DC položaj ventila protiv signal duga, s funkcijom samodijagnostike, vrlo praktičan za korištenje i podešavanje.
7. Dizajn funkcionalne modularne strukture, kroz kombinaciju različitih opcija, ostvaruje jednostavnu do složenu kontrolu i ispunjava različite zahtjeve primjene
8. Svi mjenjači imaju zatvorene zupčanike s malim zazorom, koji imaju visoku učinkovitost, nisku razinu buke, dug radni vijek, stabilnost i pouzdanost i nemaju potrebu za punjenjem goriva.
9. Ima različite radne brzine, koje mogu zadovoljiti zahtjeve različitih kontrolnih sustava kako bi se osigurala brza reakcija i stabilnost sustava.
10. Pogonski motor na PSL aktuatoru je sinkroni motor velike brzine izrađen od visokoučinkovitih magnetskih materijala rijetke zemlje, koji radi glatko. Ima prednosti male veličine, velikog zakretnog momenta, zaštite od zastoja i visoke preciznosti upravljanja.
11. Segmentalna prilagodba se može postaviti, to jest, dva aktuatora se kontroliraju dvovremenskim proporcionalnim izlaznim signalom PID regulatora (4-12mA odgovara potpunom otvaranju i potpunom zatvaranju PSL1.
12. 20mA odgovara potpunom otvaranju 1 potpunom zatvaranju PSL2).
13. Element povratne informacije o položaju ventila usvaja potpuno zabrtvljeni potenciometar s više okretaja visoke preciznosti, koji ima karakteristike male veličine, visoke preciznosti, male mrtve zone i dugog vijeka trajanja.

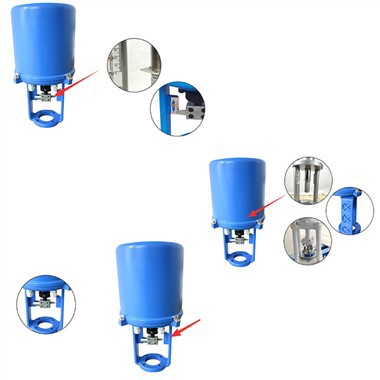

Struktura proizvoda
PSL linearni aktuator uglavnom se sastoji od električnog upravljačkog dijela i prijenosnog dijela koji su međusobno izolirani. Motor se koristi kao međudio koji povezuje dva izolirana dijela. Motor proizvodi zakretni moment u skladu sa zahtjevima upravljanja i prenosi ga na trapezoidni vijak preko višepolnog cilindričnog zupčanika.
Vijak pretvara okretni moment u potisak kroz navoj šipke. Navoj vretena je samokotrirajući i prenosi linearno kretanje na vreteno preko adaptera na ventil. Izlazno vratilo pogona ima zatik za blokiranje koji sprječava rotaciju, a radijalni uređaj za zaključavanje izlaznog vratila može se koristiti kao indikator položaja.
Uređaj za blokiranje povezan je s klipnjačom, a klipnjača se kreće sinkrono s izlaznom osovinom. Pomak izlazne osovine pretvara se u električni signal preko strujne ploče povezane s klipnjačom, koji se daje servo pojačalu kao usporedni signal i izlaz povratne informacije o položaju ventila.
U isto vrijeme, hod pokretača također se može ograničiti pomoću dva glavna granična prekidača na ploči prekidača, a ograničeni položaj može se podesiti pomoću dva mehanička graničnika.
tehnički parametri
Inteligentni kontroler PASP4
(1) PSAP4 je inteligentni proporcionalni krug za PS električni aktuator. Koristeći SMT procesnu tehnologiju, ima karakteristike male veličine i visoke pouzdanosti. Ovaj krug uspoređuje 4-20mA strujni signal kontrolnog aktuatora sa signalom trenutnog položaja aktuatora i upravlja električnim aktuatorom da se otvori ili zatvori u skladu s odstupanjem, tako da je položaj aktuatora uravnotežen s ulazni signal.
(2) PSAP4 shvaća da aktuator radi s ulaznim 4-20mA signalom, a također osigurava skup 4-20mA signala položaja sustavu koji su izolirani od radnog napajanja, ulaznog signala i položaja krug pretvorbe.
(3) PSAP4 može lako podesiti početni položaj i hod pokretača: modificiranjem izbornika, može ostvariti prebacivanje između pozitivnog i postavljanja položaja radnog mehanizma.
(4) Princip sklopa prikazan je na donjoj slici. Inteligentni kontroler temelji se na namjenskom mikroprocesoru s jednim čipom i pretvara digitalne signale kroz analogne signale ulazne petlje i signale otpora položaja ventila. Nakon što mikroprocesor prođe upravljački softver umjetne inteligencije prema rezultatu uzorkovanja, prikazuje rezultat i šalje kontrolni signal.
Rad lokalne kontrolne kutije PSML
Upravljanje na licu mjesta PSML može realizirati na licu mjesta elektronički upravljane akcijske aktuatore. Upravljački signal se može prebacivati između "lokalnog" i "daljinskog" putem preklopke za odabir, a nakon prebacivanja na "lokalno", pogon se može uključiti/isključiti/zatvoriti ručnom tipkom. Srednji položaj prekidača obično je "stop", aktuator se može pomicati u dva smjera povlačenjem prekidača, otpustite prekidač za povlačenje i prekidač će se vratiti u srednji položaj.
Dijagram električnog ožičenja načina rada prekidača
Otvorite kućište i vidjet ćete kako je prikazano na slici. U kućištu PSL aktuatora nalaze se priključne trake za električno ožičenje. Odaberite odgovarajuću strujnu liniju za spajanje na aktuator. Preporuča se koristiti žicu srednje (mm).
Kako otkloniti pogreške linearnog električnog aktuatora serije PSL
1. Podešavanje granične sklopke PSL linearnog aktuatora Nakon što je aktuator spojen na ventil, PSL aktuator mora biti postavljen tako da ispunjava zahtjeve upravljanja ventilom. Granična sklopka aktuatora podešava se u skladu s vrstom ventila i određuje se osnovnim načelima "puta" ili "sile/hoda zatvaranja"
(1) Za ravne ventile, prvo postavite zatvoreni položaj u skladu sa "silom zatvaranja/hodom", a zatim postavite otvoreni položaj u skladu s nazivnim hodom ventila
(2) Za trosmjerni ventil, postavite dva položaja terminala prema "sili/hodu zatvaranja" i odredite graničnu sklopku pogona prema "sili/hodu zatvaranja"
(3) Kalem ventila kojeg pokreće ručni aktuator dodiruje sjedište ventila. Kada se vreteno ventila počne pomicati aksijalno, sila na vretenu ventila je sila reakcije zavojne opruge aktuatora.
(4) Nastavite pokretati pokretač u istom smjeru sve dok se spiralna opruga aktuatora ne stisne na odgovarajuću vrijednost prikazanu na dijagramu spiralne opruge. Time se osigurava sila zatvaranja i sprječava curenje
