Korištenje
Vanjski električni aktuator ventila serije DZW.DQW je pogonski uređaj električnog ventila, koji se koristi za kontrolu otvaranja i zatvaranja ventila. Višestruki električni uređaji serije DZW prikladni su za zasune, kuglaste ventile, prigušne ventile i membranske ventile. DQW i DJW zakretni električni uređaji izvedeni su iz DZW proizvoda i prikladni su za leptir ventile, kuglaste ventile i zaklopke. Može točno djelovati prema uputama kontrole. To je nezamjenjiv pogonski uređaj za daljinsko upravljanje, centralizirano upravljanje i automatsko upravljanje raznim ventilima i prigušivačima. Ova serija proizvoda ne koristi se samo u elektranama, već iu petrokemijskoj, metalurškoj, komunalnoj industriji itd.
Značajke
1. Uređaj je otporan na prašinu, vodootporan i laganu koroziju, a stupanj zaštite mu je IP55.IP65 (posebna narudžba)
2. Mehanizam za kontrolu zakretnog momenta pouzdan je u radu, lako se podešava i ima visoku ponovljivost zakretnog momenta:
3. Mehanizam za kontrolu hoda ima visoku točnost podešavanja i ponovljivost, i može biti opremljen sa 2 do 4 mikro prekidača za smjer otvaranja i zatvaranja.
4. Poluautomatski ručno-električni sklopni mehanizam je usvojen u niskom stupnju prijenosa, a struktura je jednostavna. Pouzdan rad i jednostavan rad 5. Usvojen je trofazni asinkroni motor za električni pogon ventila, s velikim početnim momentom i malim momentom inercije
6. Opremljen mehaničkim pokazivačem položaja ventila
Sastav
Shematski dijagram prijenosa
Električni dijelovi
Indikator otvaranja i regulator hoda su integrirane strukture, koje su zajednički dijelovi cijele serije. Ulazni zupčanik pokreće jedinični zupčanik brojača. Nakon usporavanja, pokazna ploča rotira s postupkom otvaranja i zatvaranja ventila kako bi pokazala položaj otvaranja ili zatvaranja ventila. Osovina potenciometra i indikatorske ploče se okreću sinkrono za daljinsku indikaciju otvaranja, a kut između otvorenog i zatvorenog položaja indikatorske ploče može se mijenjati pomicanjem broja okretaja za podešavanje zupčanika.
Kontroler hoda usvaja princip decimalnog brojača, koji ima visoku preciznost upravljanja. Zajednički dijelovi za cijelu seriju. Njegov princip rada je: par velikih i malih krajnjih zupčanika u reduktoru pokreću aktivni zupčanik (Z=8), a zatim pokreću regulator hoda na rad. Nakon što se regulator hoda prilagodi prema položaju otvaranja i zatvaranja ventila, kada se regulator okrene u postavljeni položaj s izlaznom osovinom, brijeg će se okrenuti za 90 stupnjeva, prisiljavajući mikroprekidač da djeluje, odspajajući napajanje motor, a motor se zaustavlja, kako bi se ostvarilo ograničenje hoda električnog pokretača.
Motor je vanjski, s dobrim performansama snage, izlazna brzina proizvoda ima širok raspon izbora, a izlazni moment u potpunosti je u skladu sa standardom GB/T24923-2010

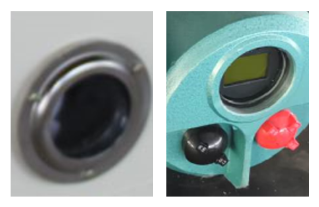

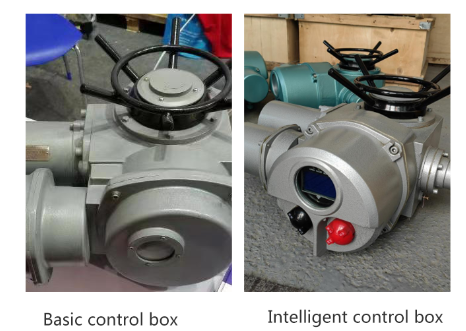

Električni aktuator osnovnog tipa ima prozor pokazivača, a aktuator tipa podešavanja ima dizajn zrcalne površine prozora pokazivača i gumb udubljen kako bi se spriječilo nakupljanje vode.
Neovisni zapečaćeni terminalni blok može osigurati cjelovitost brtvljenja električnih dijelova unutar električnog aktuatora i poboljšati sposobnost zaštite aktuatora
