DZW Multi Turn Električni ventil aktuator
DZW Series Electric Valve Actuator nova je generacija proizvoda koje je naša tvrtka razvila neovisno na temelju originalnih zrelih proizvoda, što poboljšava i usavršava strukturu, optimizira performanse zaštite i ključne komponente. Ima prednosti kompaktne strukture, male veličine, prekrasnog izgleda, stabilnih i pouzdanih performansi. Dobra razina zaštite može zadovoljiti potrebe različitih dizajna: eksplozija - dokaz integral na - off tipu, integralno modulacijsko vrstu.
Proizvodi serije DZW koriste se za kontrolu otvaranja i zatvaranja ventila. Prikladan je za ventile za vrata, ventile za globus, zatvoreni - isključeni ventili, ventile za dijafragme i njegovi derivatni proizvodi mogu se koristiti za kuglične ventile, ventile leptira i prigušivača, itd. Može se točno ponašati u skladu s uputama upravljanja i neophodni je upravljački uređaj za realizaciju, centralno upravljanje.
Značajke električnih pokretača
Ovaj serijski aktuator električnog ventila ima sljedeće značajke:
• Kompaktna i robusna konstrukcija, lagana.
• Širok raspon varijacije okretnog momenta (multi - okret: 100-3500Nm).
• Tvrdo anodizirano aluminijsko kućište iznutra i izvana s vanjskim premazom s visokim temperaturama za upotrebu u odnosu na teški industrijski okruženje.
• Prilog koristi radijalne brtve i - prstenovi koji pružaju zaštitu vodootpornom IP67 i opcionalno vodonepropusno LP68.
• LSO5211 Standard.
• Automatski identificira i ispravlja faze. Zaštita automatskog kvara faze štiti sigurnost opreme.
• Pouzdan mehanički sustav osjetljivosti zakretnog momenta koji osigurava siguran rad u stanju preopterećenja.
• Prozor i indikator velike veličine pružaju bolju indikaciju položaja iz daljine.
• Broj mogućnosti lokalne kontrole položaja za pružanje jednostavnog puštanja u rad i rad na terenu.
Tehnički parametri
Konvencionalno napajanje: 380V/220Vac
Upravljački signal: 4 ~ 20mA analogni ulaz, kompatibilan s PLC daljinskim upravljačem
Raspon temperature: -40C +80 C (Podrška za posebni modeli -40c +540 c)
Ocjena zaštite: IP67
Nominalni tlak: PN2.5 - 300 (Vrsta visokog tlaka podržava tlak samožala za isključivanje)
Primjenjivi promjer: DN15-1800 mm (pogodno za različite industrijske cjevovode)
Vrsta aktuatora: DZW Inteligentni električni aktuator
Vrijeme otvaranja i zatvaranja: Konvencionalni ciklus otvaranja i zatvaranja modela manji ili jednak 10 minuta (manje od ili jednako 30 minuta za posebne modele)
Primjenjivi mediji: voda, para, ulje, jaki oksidirani medij (poput dušične kiseline), prašina - koji sadrže plinove poput uree, korozivne kemijske tekućine (trebaju odabrati tijela ventila odgovarajućih materijala)
Modul za prikaz: LCD puno kinesko sučelje, podržavajte non - Invazivno uklanjanje pogrešaka i infracrveni daljinski upravljač
Funkcija zaštite: fazni zaštita gubitka, automatska korekcija faznog niza, isključivanje preopterećenja
Svjetnica Dual - Upotreba: U hitnim slučajevima ručni kotač može se prebaciti na ručni rad
Daljinsko sučelje: Standardni protokol RS485/MODBUS (podržani od strane nekih modela)
Struktura proizvoda
1. terminalna kutija
Nezavisni zapečaćeni terminalni okvir osigurava integritet brtvljenja električnog dijela električnog aktuatora prilikom izvođenja na ožičenju mjesta - i ispunjava eksploziju proizvoda - dokaznih zahtjeva.
2. Zapečaćena struktura
Pokretač prihvaća dvostruku - zapečaćenu dizajnersku strukturu kako bi se osiguralo da je pokretač potpuno vodootporan i prašina; Standardna ocjena zaštite proizvoda je IP67, a najviša ocjena može doći do IP68.
3. Prijenos snage
Prijenos napajanja pokretača koristi mehanizam preciznog smanjenja koji se sastoji od brončane legure crva i legurnog čeličnog crva. Crv zupčanik i crv koji se zasebno pokreću u masti, što je pogodno za maksimalnu temperaturu okoline razlikuju se i maksimizira radni vijek.
4. Izlazno sučelje
Prirubnica za pokretanje u skladu je sa standardima ISO5210/5211 (GB122222/12223), a također pruža prirubnica sučelja koja su u skladu s JB2920 standardima, a može se posebno prilagoditi prema zahtjevima kupca.
5. Shell Anti - korozija
Vanjska površina pokretača oslikana je posebnom aluminijskom legurnom bojom s tvrdim filmom boje i snažnom prianjanjem. Ima snažnu otpornost na UV, otpornost na koroziju i visoku punoću, što sveobuhvatno može poboljšati životni vijek i sebe - čišćenje svojstava premaza i prikladna je za različita teška proizvodna okruženja.
6. Motor
Motor prihvaća nisku inerciju i motor s visokim okretnim momentom, koji brzo može doći do vršnog okretnog momenta nakon pokretanja motora, a gotovo da nema prekomjernog - ograničavanja kretanja kada nije uzbuđen; U motoru postoji precizan senzor temperature, a prekomjerna granica temperature Over - postavljena je kroz upravljački sustav kako bi se izbjegla oštećenja uzrokovana pregrijavanjem motora.
7. LCD sučelje
LCD sučelje može prikazati tekstualne podatke, grafičke elemente i karakteristike pokretača.
8. Odabir načina upravljanja
Selektivni prekidač "daljinski" - "zaustavlja" - "lokalni" instaliran na lokalnom operativnom uređaju može se upotrijebiti za postavljanje daljinskog rada (daljinsko upravljanje) ili lokalnog upravljanja (lokalni upravljač) ili zaustavljanja . 9. lokalnog operacijskog postupka.
Standardne specifikacije
|
Zaštita |
Standardni IP67 |
|
Napajanje |
Tri - faza AC380V - --460V 50/60Hz Jednofazna: AC110V-AC220V DC24V AC24V 50/60Hz |
|
Radni ciklus (na - isključeno) |
S2-15 minuta |
|
Radni ciklus (moduliranje) |
S4, 25% |
|
Izolacija |
F |
|
Metoda kontrole |
Lokalna kontrola/DCS/FCS (FieldBus Control System) |
|
Zaštita od motora |
Pregrijavanje/preopterećenje i kratki spoj/trenutačna zaštita obrnute/elektroničke kočnice |
|
Zaštita zakretnog momenta |
Mehanički moment/elektronička zaštita zakretnog momenta |
|
Zaštita od džema |
Izgradite - u zaštiti od pregrijavanja |
|
Pogreška ponovljivosti |
Manje od ili jednako ± 1% |
|
Osnovno ograničenje pogreške |
Manje ili jednako 1% |
|
Postavka mrtve zone |
0,1% -9,9% podesivo |
|
Vanjski premaz |
Visoko temperaturna boja |
|
Temperatura okoline |
Standard: -20-+60 Stupanj Neobavezno: -40-+70 Stupanj |
|
Ambijentalna vlaga |
90%RH Max (ne - Kondenziranje) |
|
Eksplozija - dokazana ocjena |
EXDI, EXDIB II BT4, EXDIB II CT4 (IECEX/ATEX) |
|
Funkcije |
LCD kineski / engleski prikaz i lokalna operativna funkcija Samofazni slijed identificiranje i zaštita od isključenja faze Infracrvena postavka i kontrola Pogreška self - Tehnologija dijagnoze Modbus RTU, Profidbus DP, Hart, FF, Devicene (neobavezno) |
|
Signal |
O: Daljinski pasivni suhi kontakt, signalni kratki impuls (inhing) B: Daljinski pasivni suhi kontakt, signalni dugi impuls (drži) C: Aktivni DC24V signal D: Aktivni AC220V signal E: udaljeni DC4-20ma signal |
|
Signal za povratne informacije |
O: Otvoreno, zatvorite, zaustavite signale B: Signal greške C: Signal položaja ventila (DC4-20ma, DC1-5V, DC0-10V) D: signal daljinskog upravljača |
Električni i kontrolni
Metode kontrole
Lokalna kontrola: operacija gumba, infracrveni setterski rad
DCS
Upravljanje daljinskom prebacivanjem: pasivni suhi kontakt, dc24v
Daljinska analogna kontrola: DC4-20ma
ESD kontrola
Povremena kontrola rada
Dva - kontrola žice
FCS (sustav za upravljanje Fieldbus)
Izlazni signal
Na - off tipu
6 skupa izlaza fiksnih kontaktnih signala, opcijski definirani kontakti
Posebna prilagodba: Proširivi izlaz kontaktnog signala u 4 točke
Autobusni tip
Modulirajuća vrsta
6 skupa izlaza fiksnih kontaktnih signala, opcijski definirani kontakti
Analogne povratne informacije: DC 4-20ma
Funkcija kontrole sabirnice:
Komunikacijski modul prihvaća neovisnu strukturu kombiniranu na glavnom odboru kako bi zadovoljio potrebe različitih komunikacijskih medija i različitih komunikacijskih sustava protokola. Trenutno podržani komunikacijski protokoli uključuju Modbus RTU, Profibus - DP V0/DP V1, Hart, FF, Devicene (neobavezno).
Infracrvena funkcija daljinskog upravljanja:
Aktuator koristi naprednu infracrvenu tehnologiju daljinskog upravljanja koja omogućuje ljudskom - strojnom dijalogu kroz zapečaćeni dijalog bez otvaranja poklopca aktuatora. Čak i u opasnim situacijama, intrinzično siguran daljinski upravljač može sigurno izvesti postavljanje parametara i daljinski rad pokretača.
Precizno mjerenje i zaštita zakretnog momenta
Profesionalno dizajnirani sustav mjerenja zakretnog momenta kako bi se osiguralo zaštitu preopterećenja pokretača i realno - Nadgledanje vremena promjene okretnog momenta ventila:
(Standardna konfiguracija)Mjerenje mehaničkog okretnog momenta: Tradicionalni mehanizam okidača zakretnog momenta ima prednosti zrelosti, stabilnosti i pouzdanosti. Optimizirali smo i nadograđivali na temelju originalnog okretnog momenta, čineći uređaj zakretnog momenta osjetljivijim, a njegov radni vijek znatno se poboljšao.
(Neobavezno)Mjerenje elektronskog okretnog momenta: otkrivanjem stvarne - Vremenske struje, napona i magnetskog toka motora i radeći s mikrokontrolerom za sveobuhvatne izračune, dobiva se točni izlazni moment i postiže se kontinuirano mjerenje; Ovaj sustav ne treba razmotriti mehaničko trošenje, što poboljšava pouzdanost sustava.
Mjerenje i zaštita motora
Pregrijavanje: Kada temperatura motora premaši postavljenu vrijednost zaštite od pregrijavanja, motor je zabranjen od pokretanja i prikazana je poruka alarma za pregrijavanje motora. Preopterećenje i kratki spoj: krug je dizajniran s ADI -jevim čipom za pretvorbu preciznog napona kako bi se zadovoljilo precizno mjerenje širokog raspona promjena struje; Karakteristike kašnjenja s preopterećenjem Anti - i kratka - zaštita kruga ispunjavaju relevantne standarde.
Trenutni obrnuta zaštita: Korištenje trenutne tehnologije kontrole obrnutog kašnjenja, kada pokretač primi signal obrnutog rada tijekom rada, upravljački sustav prvo će se zatvoriti, a zatim izvršiti obrnuto djelovanje nakon kašnjenja kako bi se spriječilo oštećenje mehaničkih dijelova prijenosa.
Elektronička kočnica: Modulacijski električni aktuator osigurava da se ventil zaustavi na položaju postavljenog ventila kroz postavljanje mrtve zone i elektroničku kočnicu.
Spojnička ploča
Podizati
Tehnički podaci
|
Model |
Moment |
Rotacioni ubrzati (RPM) |
Motorna snaga (KW) |
Ocijenjena struja (a) |
Ručni omjer |
Maksimalna stabljika promjer (mm) |
Težina (Kg) |
|
FryZ10 |
100 |
18 |
0.25 |
1.6 |
1:80 |
28 |
25 |
|
24 |
0.25 |
1.9 |
1:60 |
||||
|
36 |
0.37 |
2.2 |
1:40 |
||||
|
48 |
0.55 |
2.8 |
1:30 |
||||
|
72 |
0.75 |
4.1 |
1:40 |
||||
|
96 |
1.1 |
6.5 |
1:30 |
||||
|
FryZ15 |
150 |
18 |
0.37 |
2.2 |
1:80 |
28 |
28 |
|
24 |
0.37 |
2.5 |
1:60 |
||||
|
36 |
0.55 |
2.8 |
1:40 |
||||
|
48 |
0.55 |
3.1 |
1:30 |
||||
|
72 |
1.1 |
6.5 |
1:40 |
||||
|
96 |
1.5 |
7.9 |
1:30 |
||||
|
FryZ20 |
200 |
18 |
0.55 |
2.8 |
1:80 |
40 |
30 |
|
24 |
0.55 |
3.1 |
1:60 |
||||
|
36 |
0.75 |
4.1 |
1:40 |
||||
|
48 |
0.75 |
4.7 |
1:30 |
||||
|
72 |
1.5 |
7.9 |
1:40 |
||||
|
96 |
2.2 |
12.6 |
1:30 |
||||
|
FryZ30 |
300 |
18 |
0.55 |
2.8 |
1:80 |
40 |
31 |
|
24 |
0.75 |
4.1 |
1:60 |
||||
|
36 |
1.1 |
6.5 |
1:40 |
||||
|
48 |
1.1 |
7.2 |
1:30 |
||||
|
72 |
2.2 |
12.6 |
1:40 |
||||
|
FryZ45 |
450 |
24 |
1.1 |
6.5 |
1:60 |
48 |
47 |
|
36 |
1.5 |
7.9 |
1:40 |
||||
|
48 |
2.2 |
12.6 |
1:30 |
||||
|
72 |
3 |
13.5 |
1:40 |
||||
|
FryZ60 |
600 |
24 |
1.5 |
7.9 |
1:60 |
48 |
50 |
|
36 |
2.2 |
12.6 |
1:40 |
||||
|
48 |
2.2 |
13.1 |
1:30 |
||||
|
72 |
4.0 |
15.2 |
1:40 |
||||
|
FryZ90 |
900 |
24 |
2.2 |
12.6 |
1:60 |
60 |
65 |
|
40 |
3.0 |
13.5 |
1:36 |
||||
|
48 |
4.0 |
15.2 |
1:30 |
||||
|
FryZ120 |
1200 |
24 |
3.0 |
13.5 |
1:60 |
60 |
69 |
|
40 |
4.0 |
15.2 |
1:36 |
||||
|
FryZ180 |
1800 |
18 |
4.0 |
15.2 |
1:80 |
70 |
150 |
|
36 |
5.5 |
17.1 |
1:40 |
||||
|
FryZ250 |
2500 |
18 |
5.5 |
17.1 |
1:80 |
70 |
162 |
|
36 |
7.5 |
19.6 |
1:40 |
||||
|
FryZ350 |
3500 |
18 |
5.5 |
19.6 |
1.80 |
80 |
171 |

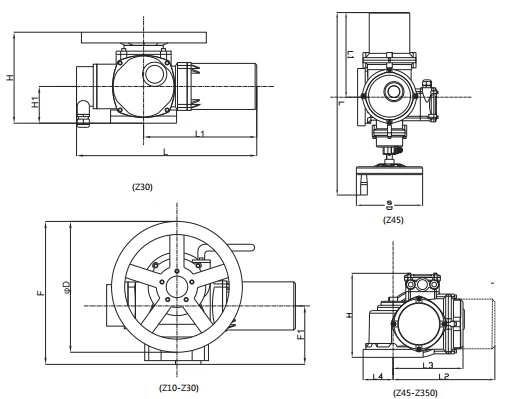

Dimenzija
Fryz Multi - okrenite električni aktuator
|
Model |
L |
L1 |
H |
H1 |
d2 |
F1 |
F2 |
φD |
|
FryZ10-15 |
382 |
228 |
233 |
87 |
45 |
150 |
203 |
300 |
|
FryZ20-30 |
435 |
278 |
248 |
90 |
39 |
157 |
210 |
350 |
|
Model |
H |
L |
L1 |
L2 |
L3 |
L4 |
φD |
|
FryZ45-60 |
338 |
708 |
335 |
401 |
305 |
115 |
250 |
|
FryZ90-120 |
347 |
795 |
390 |
423 |
312 |
135 |
250 |
|
FryZ180-250 |
408 |
825 |
445 |
462 |
347 |
165 |
350 |
|
FryZ350 |
408 |
905 |
530 |
462 |
347 |
165 |
350 |

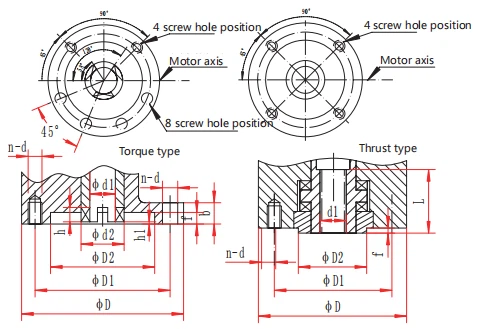

Dimenzije veze
Fryz Multi - okrenite električni aktuator
Moment
|
Model |
Prirubnica |
D |
D1 |
D2 |
d2 |
d1 |
h |
h1 |
f |
b |
n-d |
|
FryZ5-15 |
2 |
145 |
120 |
90 |
45 |
30 |
8 |
2 |
5 |
12 |
4-M10 |
|
2(I) |
115 |
95 |
75 |
39 |
26 |
6 |
2 |
5 |
10 |
4-M8 |
|
|
FryZ20-30 |
3 |
185 |
160 |
125 |
58 |
42 |
10 |
2 |
5 |
15 |
4-M12 |
|
3(I) |
145 |
120 |
90 |
45 |
30 |
8 |
2 |
5 |
12 |
4-M10 |
|
|
FryZ45-60 |
4 |
225 |
195 |
150 |
72 |
50 |
12 |
2 |
5 |
20 |
4-M16 |
|
FryZ90-120 |
5 |
275 |
235 |
180 |
82 |
62 |
14 |
2 |
5 |
25 |
4-M20 |
|
5(I) |
230 |
195 |
150 |
72 |
50 |
12 |
2 |
5 |
20 |
4-M16 |
|
|
FryZ180-250 |
7 |
330 |
285 |
220 |
98 |
72 |
16 |
3 |
6 |
30 |
4-φ27 |
|
FryZ350-500 |
8 |
380 |
340 |
280 |
118 |
82 |
20 |
3 |
6 |
35 |
8-φ22 |
Potisni tip
|
Model |
Prirubnica |
D |
D1 |
D2 |
D1 max. |
n-d |
L |
f |
|
FryZ5-15 |
F10 |
125 |
102 |
70 |
T28 |
4-M10 |
40 |
3 |
|
FryZ20-30 |
F14 |
175 |
165 |
100 |
T40 |
4-M16 |
55 |
4 |
|
FryZ45-60 |
F16 |
210 |
254 |
130 |
T48 |
4-M20 |
70 |
5 |
|
FryZ90-120 |
F25 |
300 |
298 |
200 |
T60 |
8-M16 |
90 |
5 |
|
FryZ180-250 |
F30 |
350 |
356 |
230 |
T70 |
8-M20 |
130 |
5 |
|
FryZ350-500 |
F35 |
415 |
102 |
260 |
T80 |
8-M30 |
130 |
5 |
