Pregled
Električni uređaj s protueksplozijskim ventilom rudnika s više zavoja, poznat i kao električni uređaj ZB ventila, posebno je dizajniran i proizveden za uvjete uporabe u rudnicima ugljena. ZB tip denso prikladan je za ventile s linearnim kretanjem ploče ventila, kao što su zasuni, ventili za distribuciju vode, vodena zasuna itd.; nakon dodavanja dvostupanjskog pužnog mjenjača za usporavanje, također se može koristiti za ventile s 90-stupnjevnom rotacijom ploče ventila, kao što su leptir ventili, prigušivači itd. Električni uređaj ventila tipa ZB (u daljnjem tekstu kao električni uređaj) mora se uskladiti s odgovarajućom posebnom KXBC rudarskom vatrostalnom ventilskom kontrolnom kutijom električnog uređaja prije nego što se može koristiti; upravljačka kutija KXBC također se može povezati s DCS sustavom kako bi se ostvarila automatska kontrola. Učinak električnog uređaja u skladu je s korporativnim standardom tvrtke Q/3204CN001-2011 "Tehnički uvjeti za električne uređaje minskih izolacijskih ventila", GB3836.1-2010 "Eksplozivna atmosfera, dio 1: Zahtjevi za opremu", GB3836.2-2010 "Okoliš s eksplozivnom atmosferom, dio 2: Oprema zaštićena vatrootpornim tipom "d"". Oznaka otpornosti na eksploziju je Exd I Mb.
Model
Struktura
Električni uređaj tipa ZB sastoji se od motora, mehanizma za usporavanje, mehanizma za kontrolu zakretnog momenta, mehanizma za kontrolu hoda, mehanizma za indikaciju otvaranja, ručnog električnog sklopnog mehanizma, ručnog kotača i električnih dijelova. Njegov princip prijenosa prikazan je na slici
Motor:
Trofazni asinkroni motor otporan na eksploziju za električni pogon ventila s MA certifikatom.
Redukcijski mehanizam: Sastoji se od para čeličnih zupčanika i pužnog para dvostupanjskog prijenosa; snaga motora se prenosi na izlaznu osovinu kroz redukcijski mehanizam
5.3 Kontrolni mehanizam:
Struktura je prikazana na slici. Kada je izlazna osovina podvrgnuta određenom okretnom momentu, puž proizvodi aksijalni pomak uz rotaciju, pokrećući zvonastu ručicu, koja pokreće nosač kroz odbojnik radi stvaranja kutnog pomaka; kada se zakretni moment na izlaznom vratilu poveća na postavljeni zakretni moment, tada pomak koji generira nosač čini prekidač zakretnog momenta da djeluje, čime se prekida napajanje motora i zaustavlja motor. Na ovaj način se ostvaruje kontrola izlaznog momenta električnog uređaja, te se postiže svrha zaštite elektroventila.

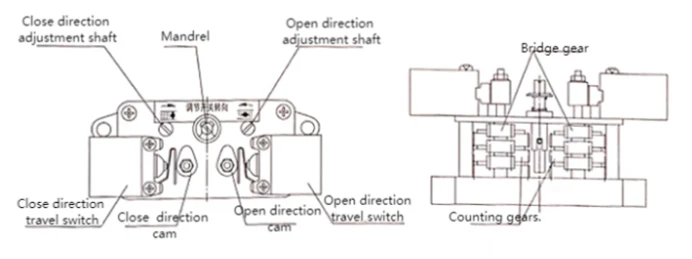

Mehanizam kontrole putovanja:
Usvaja princip decimalnog brojača, također poznatog kao brojač, s visokom preciznošću upravljanja. Struktura je prikazana na slici ispod. Njegov princip rada je: par velikih i malih konusnih zupčanika u kutiji reduktora pokreću zupčanik srednjeg prijenosa, a zatim pokreću mehanizam za kontrolu hoda na rad. Ako je mehanizam za upravljanje hodom podešen u skladu s položajem otvaranja i zatvaranja ventila, kada se mehanizam za upravljanje hodom okrene u prethodno podešeni položaj (broj okretaja) s izlaznom osovinom, brijeg će se okretati prema prekidaču za hod, prisiljavajući hodnu sklopku da djeluje i isključi motor. Napajanje, motor se zaustavlja, kako bi se ostvarila kontrola hoda (broja okretaja) električnog uređaja.
Mehanizam za indikaciju otvaranja:
Struktura je prikazana na slici ispod. Ulazni zupčanik pokreće jedinični zupčanik brojača. Nakon usporavanja, indikatorska ploča se okreće istovremeno s procesom otvaranja i zatvaranja ventila kako bi pokazala vrijednost zatvaranja ventila. Osovina potenciometra i indikatorska ploča rotiraju se sinkronizirano za daljinsku indikaciju otvaranja. Broj okretaja se može promijeniti pomicanjem zupčanika za podešavanje broja okretaja. Unutar mehanizma za indikaciju otvaranja nalazi se mikroprekidač i brijeg. Kada električni uređaj radi, rotirajući brijeg povremeno aktivira mikroprekidač, a njegova frekvencija je jedna ili jedna akcija po okretaju izlazne osovine, što se može koristiti za treptanje signala itd.
Prebacivanje ručno-električno:
To je poluautomatski prekidač, trebate povući ručicu za prebacivanje kada je ručni, a automatski će se pokrenuti kada se ručno stanje promijeni u električno. Njegova struktura prikazana je na slici 7. Sastoji se od ručki, sklopnih dijelova, uspravnih šipki, kvačila, materijala za prešanje, itd. Kada je potreban rad s ručnim kotačem, gurnite ručku u ručnom smjeru, a sklopni dio će podići spojku i stisnuti tlačnu oprugu. Kada se ručka gurne u određeni položaj, kvačilo će se odvojiti od pužnog kotača i spojiti s ručnim kotačem. Istodobno, uspravna šipka stoji uspravno na čeonoj plohi pužnog kotača pod djelovanjem opruge, podupirući spojku od pada. Nakon što je prebacivanje završeno, ručka se može otpustiti i ručnim kotačićem se može upravljati. Kada je potreban električni pogon, motor će pokretati pužni kotač da se okreće, a uspravna šipka oslonjena na čeonu površinu pužnog kotača će pasti. Pod djelovanjem tlačne opruge, kvačilo će se brzo pomaknuti u smjeru pužnog kotača, spojiti se s pužnim kotačem i odvojiti od ručnog kotača u isto vrijeme, automatski ostvarujući ručni rad. prijelaz u električno stanje.
