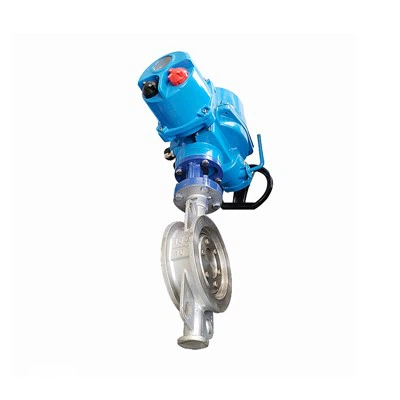

Električni metalni brtveni leptir ventil
Princip strukture
Leptir ventil (također poznat kao preklopni ventil) je regulacijski ventil s kružnim diskom ventila ili diskom kao dijelom za zatvaranje. Uglavnom se sastoji od tijela ventila, stabla ventila, leptiraste ploče i brtvenog prstena. Tijelo ventila je cilindrično, s kratkom aksijalnom duljinom i ugrađenom leptir pločom. Leptir ploča leptir ventila postavlja se u smjeru promjera cijevi. U cilindričnom kanalu tijela leptir ventila, leptir ploča u obliku diska rotira oko osi, a kut rotacije je između 0 stupnjeva i 90 stupnjeva. Kada se okrene za 90 stupnjeva, ventil je potpuno otvoren.
Leptir ventil ima jednostavnu strukturu, malu veličinu i malu težinu, a sastoji se od samo nekoliko dijelova. Štoviše, potrebno ga je samo okrenuti za 90 stupnjeva za brzo otvaranje i zatvaranje, što je jednostavno za rukovanje. U isto vrijeme, ventil ima dobre karakteristike kontrole tekućine. Kada je leptir ventil u potpuno otvorenom položaju, debljina leptiraste ploče je jedini otpor kada medij teče kroz tijelo ventila. Stoga je pad tlaka koji generira ventil vrlo mali, tako da ima dobre karakteristike kontrole protoka. Leptir ventili imaju dvije vrste brtve: elastičnu brtvu i metalnu brtvu. Za elastične brtvene ventile, brtveni prsten može biti ugrađen u tijelo ventila ili pričvršćen na periferiju leptiraste ploče.
Leptir ventili s metalnim brtvama općenito imaju duži životni vijek od elastično brtvljenih leptir ventila, ali je teško postići potpuno brtvljenje. Metalno zabrtvljeni leptir ventili mogu se prilagoditi višim radnim temperaturama, dok elastično zabrtvljeni leptir ventili imaju nedostatak jer su ograničeni temperaturom.
Ako je za regulaciju protoka potreban leptir ventil, najvažnije je odabrati ispravnu veličinu i vrstu ventila. Strukturni princip leptir ventila posebno je prikladan za izradu ventila velikog promjera. Leptir ventili ne samo da se naširoko koriste u općim industrijama kao što su nafta, plin, kemijska industrija i obrada vode, već se također koriste u sustavu rashladne vode termoelektrana.
Uobičajeno korišteni leptir ventili uključuju leptir ventile s pločicama i leptir ventile s prirubnicom. Oblasnati leptir ventili koriste klinove za spajanje ventila između dvije prirubnice cijevi. Leptir ventili s prirubnicom imaju prirubnice na ventilu, a vijci se koriste za spajanje prirubnica na oba kraja ventila s prirubnicama cijevi.
Otpornost na visoki pritisak
Zadebljano tijelo ventila, visoka tvrdoća, jaka žilavost, otpornost na visok pritisak, jaka otpornost na pritisak i sposobnost sprječavanja pukotina
Turbinski prijenos, brz i štedljiv
Opća glava turbine. Prekidač više štedi rad, tijelo ventila je zadebljano, težina je teža i sigurnija
princip uporabe i upute za montažu
Odnos između otvaranja leptiraste zaklopke i protoka u osnovi se mijenja linearno. Ako se koristi za kontrolu protoka, njegove karakteristike protoka također su usko povezane s otporom protoka cjevovoda. Na primjer, ako su dva cjevovoda opremljena ventilom istog promjera i oblika, ali je koeficijent gubitka u cjevovodu različit, brzina protoka ventila bit će vrlo različita.
Ako je ventil u stanju velike amplitude prigušenja, sklona je pojava kavitacije na stražnjoj strani ploče ventila, što može oštetiti ventil. Obično se koristi izvan 15 stupnjeva. Kada je leptir ventil u srednjem otvoru, oblik otvora koji čine tijelo ventila i prednji kraj leptiraste ploče centriran je na osi ventila, a dvije strane tvore različita stanja. Prednji kraj leptir ploče s jedne strane pomiče se u smjeru toka vode, a prednji kraj leptir ploče s druge strane pomiče se u smjeru toka vode. Stoga jedna strana tijela ventila i ploča ventila čine otvor u obliku mlaznice, a druga strana je slična otvoru u obliku leptira za gas. Brzina protoka na strani mlaznice mnogo je brža od one na strani prigušnice, a podtlak će se generirati ispod ventila prigušne strane, često gumene brtve mogu otpasti.
Radni moment leptir ventila ima različite vrijednosti zbog različitih otvora i smjerova otvaranja i zatvaranja ventila. Za vodoravne leptir ventile, posebno ventile velikog promjera, moment koji stvara dubina vode i razlika u visini između gornje i donje osovine ventila ne mogu se zanemariti. Osim toga, kada je koljeno postavljeno na ulaznoj strani ventila, pojavit će se prednaponski protok i zakretni moment će se povećati. Kada je ventil na srednjem otvoru, radni mehanizam mora se samozaključati zbog učinka hidrodinamičkog momenta.
Značajke proizvoda
Mala veličina i mala težina: i volumen i težina su 1/3 proizvoda ventila;
Lijepa i velikodušna: kućište od tlačno lijevane legure. Izgled je fin i gladak i smanjuje elektromagnetske smetnje;
Kompletne funkcije: tip sklopke (tj. tip pasivnog kontakta), tip proporcionalnog upravljanja i tip inteligentnog podešavanja;
Jednostavan za korištenje: nije potreban pregled. Bez ulja, otporan na hrđu i vodootporan, može se postaviti pod bilo kojim kutom;
Višestruke zaštite: električni limit, mehanički limit, zaštita od pregrijavanja, zaštita od preopterećenja, zaštita od niske temperature;
Razni prekršaji: 5 sekundi, 8 sekundi. 15 sekundi, 30 sekundi. 50 sekundi, 100 sekundi itd.;
CNC podešavanje: visoko integrirani inteligentni moduli, digitalne postavke, digitalno ugađanje, vrlo precizna samodijagnostika, nema potrebe za pozicionerima, automatsko upravljanje, jedan stroj s više funkcija;
Jamstvo sigurnosti: Prošao AC1500V test podnosivog napona, H-klasa visoko izoliranog motora kako bi se osigurala sigurnost tijela i proizvodnje;
Usklađivanje je jednostavno, korištenjem jednofaznih, trofaznih i istosmjernih izvora napajanja. Vanjsko ožičenje je jednostavno.
Izvedbene značajke
1. Ovaj ventil ima trostruku ekscentričnu brtvenu strukturu, s gotovo nikakvim habanjem sjedišta ventila i leptiraste ploče, i ima čvršću funkciju brtvljenja dok je zatvoren.
2. Brtveni prsten izrađen je od nehrđajućeg čelika, koji ima dvostruku prednost metalnog tvrdog brtvljenja i elastičnog brtvljenja. Ima izvrsne performanse brtvljenja bez obzira na niske ili visoke temperaturne uvjete, te ima karakteristike otpornosti na koroziju i dugog vijeka trajanja.
3. Brtvena površina leptiraste ploče izrađena je od površine od tvrde legure na bazi kobalta. Brtvena površina je otporna na koroziju i ima dug vijek trajanja.
4. Ovaj ventil ima funkciju dvosmjernog brtvljenja. Nije ograničen smjerom protoka medija niti na njega utječe prostorni položaj tijekom instalacije. Može se instalirati u bilo kojem smjeru.
Strukturne značajke i upotreba
Proizvodi serije leptir ventila s metalnom brtvom dugotrajni su leptir ventili koji štede energiju. Proizvodi su u skladu s nacionalnim standardima JB/T8527-97 (metalni brtveni leptir ventil), GB/T13927-92 (univerzalno ispitivanje tlaka ventila) standardima i drugim srodnim standardima za ventile. Ovaj proizvod se sastoji od tijela ventila, leptiraste ploče, brtvenog prstena, prijenosnog mehanizma i drugih glavnih komponenti. Njegova je struktura dizajnirana prema trodimenzionalnom ekscentričnom principu, a nova tehnologija obrade kompatibilna s elastičnim brtvljenjem i tvrdim i mekim višeslojnim brtvljenjem omogućuje leptirastom ventilu smanjenje sile zakretnog momenta tijekom rada, postižući funkcije uštede rada i energije. . To osigurava ukupnu pouzdanost leptir ventila u smislu otpornosti na koroziju, otpornosti na visoke temperature i otpornosti na trošenje. Ovaj leptir ventil prikladan je za upotrebu u hrani, medicini, petrokemijskoj industriji, elektranama, čeličanama, industrijskim obradama vode za zaštitu okoliša i visokim zgradama, kao najbolji uređaj za regulaciju protoka i prekid tekućina u vodoopskrbnim i odvodnim cjevovodima.
