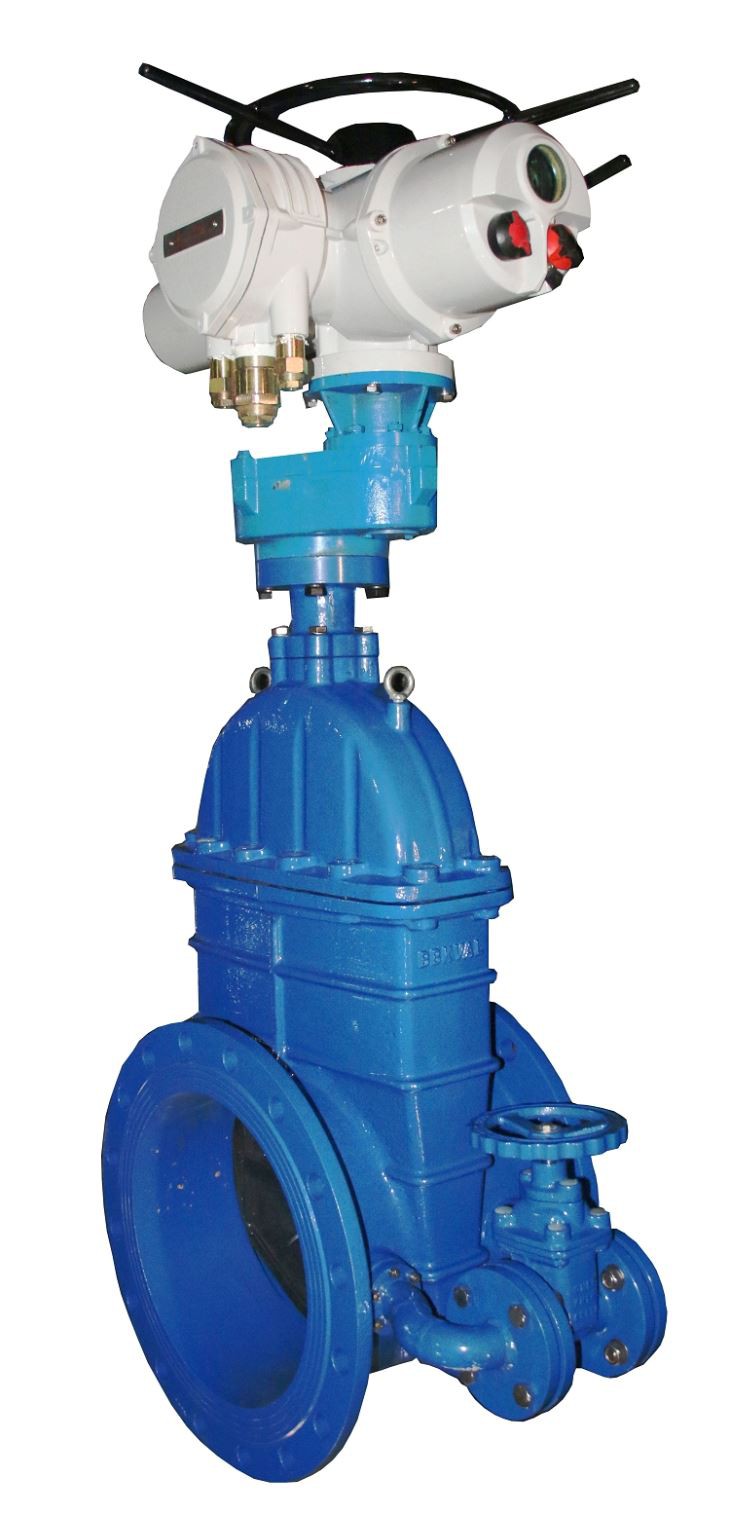

Materijali za glavne dijelove i primjenjivi raspon električnih zasuna
Tijelo ventila | WCB | WC6 / WC9 |
Hauba | WCB | 12Cr1MoV |
Šipka ventila | 38CrMoAlA | 25Cr2MoV |
Flashboard | 25 / WCB | WC6 / WC9 |
Univerzalni zglob | 38CrMoAlA | 38CrMoAlA |
Vijak | B7 | 25Cr2MoV |
Primjenjivi medij | Voda, plin, nafta, itd. | Voda, plin, nafta, itd. |
Maksimalna radna temperatura | 425 ℃ | 550/590 ℃ |
Klasifikacija radne temperature
(1) Ventil s niskim temperaturama: primijenite na ventil koji ima srednju radnu temperaturu t <℃100>
(2) Niskotemperaturni ventil: primjenjuju se na ventil koji ima srednju radnu temperaturu ℃100 ≤ ≤t≤ ℃ 40 ℃.
(3) Ventil za normalnu temperaturu: primjenjivati na ventil koji ima srednju radnu temperaturu ℃40 ≤ ≤t≤120 ℃.
(4) Srednji temperaturni ventil: primijeniti na ventil koji ima radnu temperaturu od 120 ℃.
(5) Visokotemperaturni ventil: primjenjivati na ventil u kojem je srednja radna temperatura t> 450 ℃.
Popularni tagovi: električni aktivirani vrata ventil, Kina, proizvođači, dobavljači, tvornica, kupiti, cijena, citat
Dimenzionalni dijagram instalacije ventila
Tip ventila: DS / Z44H, DS / Z44Y, DS / Z944H, DS / Z944Y
Materijal tijela ventila: C Ugljični čelik, I kromolibdenski čelik
Primjenjiva temperatura: ≤ 425 ℃
Primjenjivi medij: voda, para
Nominalni tlak: 1.6、2.5、4.0、6.4、10Mpa
Parametri odgovarajućeg aktuatora su sljedeći:
DS / Z44H-16C DS / Z44Y-16I DS / Z944H-16C DS / Z944Y-16I
Glavna veličina ventila） mm | Glavni parametri električnog aktuatora | Snaga motora KW | ||||||||
DN | L | D | D1 | Z * d | HS | H | Model | Moment Nm | Brzina okretanja r / min | |
50 | 250 | 160 | 125 | 4 x 18 | 330 | 620 | Z10 | 100 | 24/36 | 0,25 / 0,37 |
65 | 270 | 180 | 145 | 4 x 18 | 435 | 714 | Z10 | 100 | 24/36 | 0,25 / 0,37 |
80 | 280 | 195 | 160 | 8 * 18 | 491 | 765 | Z10 | 100 | 24/36 | 0,25 / 0,37 |
100 | 300 | 215 | 180 | 8 * 18 | 571 | 840 | Z15 | 150 | 24/36 | 0,37 / 0,55 |
125 | 325 | 245 | 210 | 8 * 18 | 582 | 852 | Z15 | 150 | 24/36 | 0,37 / 0,55 |
150 | 350 | 280 | 240 | 8 * 23 | 603 | 875 | Z20 | 200 | 18/24/36 | 0,37 / 0,55 / 0,75 |
200 | 400 | 335 | 295 | 12 * 23 | 737 | 1015 | Z20 | 200 | 18/24/36 | 0,37 / 0,55 / 0,75 |
250 | 450 | 405 | 350 | 12 x 25 | 860 | 1135 | Z30 | 300 | 18/24/36 | 0,55 / 0,75 / 1,1 |
300 | 500 | 460 | 410 | 12 x 25 | 990 | 1371 | Z45 | 450 | 24/36 | 1.1 / 1.5 |
350 | 550 | 520 | 470 | 16 x 25 | 1131 | 1485 | Z60 | 600 | 24/36 | 1.5 / 2.2 |
400 | 600 | 580 | 525 | 16 x 30 | 1520 | 1890 | Z60 | 600 | 24/36 | 1.5 / 2.2 |
450 | 650 | 640 | 585 | 20 x 30 | 1612 | 1989 | Z90 | 900 | 24/36 | 2.2 / 3 |
500 | 700 | 705 | 650 | 20 * 34 | 1660 | 2040 | Z120 | 1200 | 24/36 | 3/4 |
600 | 800 | 840 | 770 | 20 * 41 | 1739 | 2283 | Z180 | 1800 | 18/24 | 4 / 5.5 |
700 | 900 | 910 | 840 | 24 * 41 | 1745 | 2347 | Z250 | 2500 | 18/24 | 5.5 / 7.5 |
800 | 1000 | 1020 | 950 | 24 * 41 | 1899 | 2681 | Z250 | 2500 | 18 | 7.5 |
DS / Z44H-25 DS / Z44Y-25I DS / Z944H-25 DS / Z944Y-25
Glavna veličina ventila） mm | Glavni parametri električnog aktuatora | Snaga motora KW | ||||||||
DN | L | D | D1 | Z * d | HS | H | Model | Moment Nm | Brzina okretanja r / min | |
50 | 250 | 160 | 125 | 4 x 18 | 330 | 620 | Z10 | 100 | 24/36 | 0,25 / 0,37 |
65 | 270 | 180 | 145 | 8 * 18 | 435 | 714 | Z10 | 100 | 24/36 | 0,25 / 0,37 |
80 | 280 | 195 | 160 | 8 * 18 | 491 | 765 | Z10 | 100 | 24/36 | 0,25 / 0,37 |
100 | 300 | 230 | 190 | 8 * 23 | 573 | 840 | Z15 | 150 | 24/36 | 0,37 / 0,55 |
125 | 325 | 270 | 220 | 8 x 25 | 582 | 852 | Z20I | 200 | 24/36 | 0,37 / 0,55 / 0,75 |
150 | 350 | 300 | 250 | 8 x 25 | 605 | 875 | Z20 | 200 | 18/24/36 | 0,37 / 0,55 / 0,75 |
200 | 400 | 360 | 310 | 12 x 25 | 739 | 1015 | Z30 | 300 | 18/24/36 | 0,55 / 0,75 / 1,1 |
250 | 450 | 425 | 370 | 12 x 30 | 862 | 1135 | Z30 | 300 | 18/24/36 | 0,55 / 0,75 / 1,1 |
300 | 500 | 485 | 430 | 16 x 30 | 990 | 1371 | Z45 | 450 | 24/36 | 1.1 / 1.5 |
350 | 550 | 550 | 490 | 16 * 34 | 1139 | 1485 | Z60 | 600 | 24/36 | 1.5 / 2.2 |
400 | 600 | 610 | 550 | 16 * 34 | 1523 | 1912 | Z90 | 900 | 24/36 | 2.2 / 3 |
450 | 650 | 660 | 600 | 20 * 34 | 1612 | 1989 | Z120 | 1200 | 24/36 | 3/4 |
500 | 700 | 730 | 660 | 20 * 41 | 1662 | 2040 | Z120 | 1200 | 24/36 | 3/4 |
600 | 800 | 840 | 770 | 20 * 41 | 1742 | 2283 | Z180 | 1800 | 24/36 | 4 / 5.5 |
700 | 900 | 955 | 875 | 24 * 48 | 1745 | 2347 | Z250 | 2500 | 18/24 | 5.5 / 7.5 |
800 | 1000 | 1070 | 990 | 24 * 48 | 1901 | 2681 | Z350 | 3500 | 18 | 7.5 |
DS / Z44H-40 DS / Z44Y-40I DS / Z944H-40 DS / Z944Y-40I
Glavna veličina ventila） mm | Glavni parametri električnog aktuatora | Snaga motora KW | ||||||||
DN | L | D | D1 | Z * d | HS | H | Model | Moment Nm | Brzina okretanja r / min | |
50 | 250 | 160 | 125 | 4 x 18 | 330 | 620 | Z10 | 100 | 24/36 | 0,25 / 0,37 |
65 | 270 | 180 | 145 | 8 * 18 | 435 | 714 | Z10 | 100 | 24/36 | 0,25 / 0,37 |
80 | 280 | 195 | 160 | 8 * 18 | 491 | 765 | Z15 | 150 | 24/36 | 0,37 / 0,55 |
100 | 300 | 230 | 190 | 8 * 23 | 573 | 840 | Z20I | 200 | 18/24/36 | 0,37 / 0,55 / 0,75 |
125 | 325 | 270 | 220 | 8 x 25 | 582 | 852 | Z20I | 200 | 18/24/36 | 0,37 / 0,55 / 0,75 |
150 | 350 | 300 | 250 | 8 x 25 | 605 | 875 | Z30 | 300 | 18/24/36 | 0,55 / 0,75 / 1,1 |
200 | 400 | 375 | 320 | 12 x 30 | 739 | 1015 | Z30 | 300 | 18/24/36 | 0,55 / 0,75 / 1,1 |
250 | 450 | 445 | 385 | 12 * 34 | 862 | 1225 | Z40 | 400 | 24/36 | 1.1 / 1.5 |
300 | 500 | 510 | 450 | 16 * 34 | 990 | 1371 | Z60 | 600 | 24/36 | 1.5 / 2.2 |
350 | 550 | 570 | 510 | 16 * 34 | 1139 | 1507 | Z90I | 900 | 24/36 | 2.2 / 3 |
400 | 600 | 655 | 585 | 16 * 41 | 1523 | 1912 | Z120 | 1200 | 24/36 | 3/4 |
