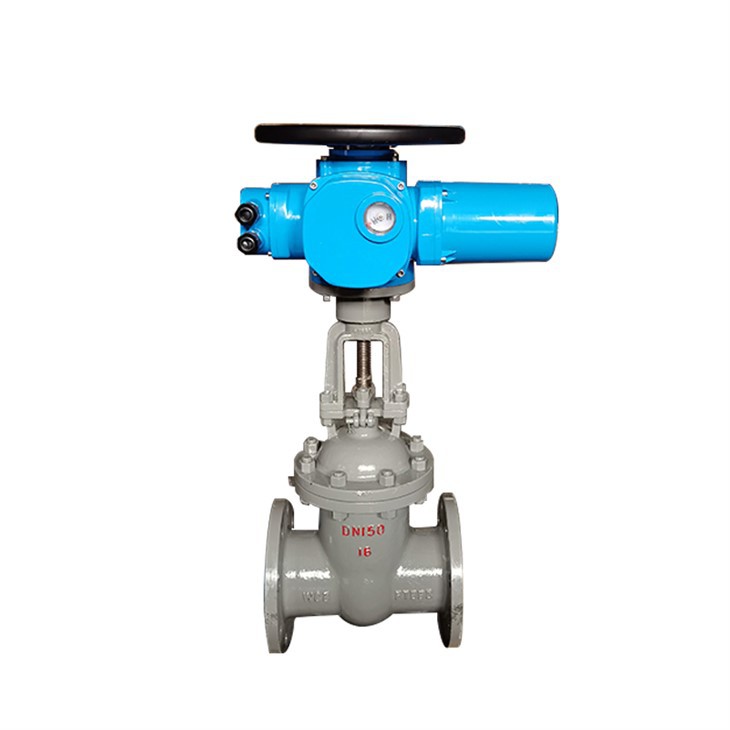

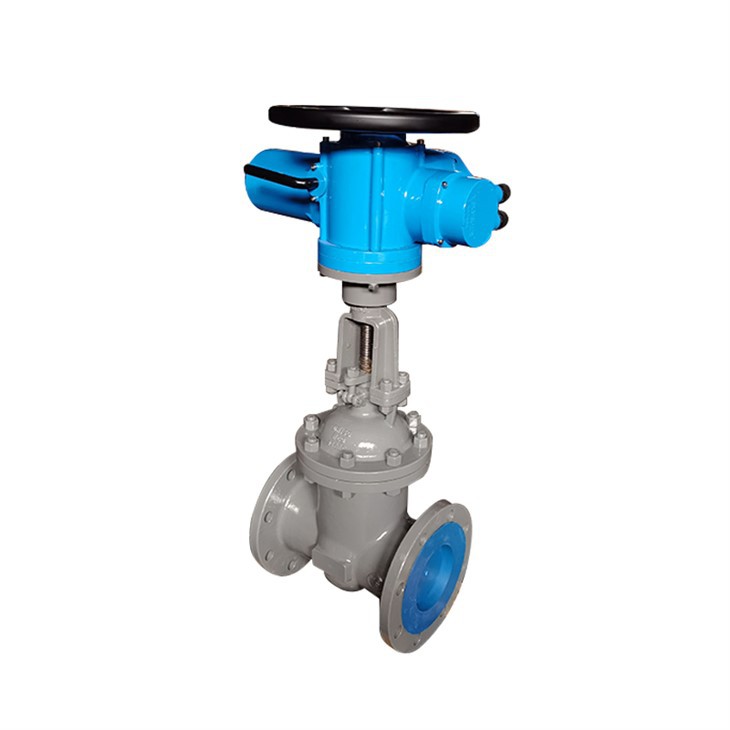

Električni zasun
Metalni brtveni zasuni
Detalji o proizvodu
Pregled
Zasun je zasun koji se otvara i zatvara. Smjer kretanja vrata je okomit na smjer tekućine. Zasun se može samo potpuno otvoriti i potpuno zatvoriti i ne može se podešavati ili prigušivati. Zasun je zabrtvljen kroz kontakt između sjedišta ventila i ploče zasuna. Obično je površina za brtvljenje obložena metalnim materijalima za povećanje otpornosti na habanje, kao što su 1Cr13, STL6, nehrđajući čelik, itd. Vrata imaju kruta vrata i elastična vrata. Prema različitim vratima, zasuni se dijele na krute zasune i elastične zasune.
princip rada
Dio za otvaranje i zatvaranje zasuna je zasun. Smjer kretanja zaporne ploče je okomit na smjer tekućine. Zasun se može samo potpuno otvoriti i potpuno zatvoriti i ne može se podešavati ili prigušivati. Vrata imaju dvije brtvene površine. Dvije brtvene površine najčešće korištenog modela zasuna čine klinasti oblik. Kut klina varira s parametrima ventila, obično 5 stupnjeva i 2 stupnja 52' kada temperatura medija nije visoka. Ploča zasuna klinastog zasuna može se sastaviti u cjelinu, koja se naziva kruti zasun; također se može napraviti u vrata koja mogu proizvesti blagu deformaciju kako bi se poboljšala njegova izrada i kompenzirala odstupanje kuta brtvene površine tijekom obrade. Ova vrsta vrata Ploča se naziva elastična vrata. Kada je zasun zatvoren, brtvena površina se može zabrtviti samo srednjim pritiskom, to jest, srednji tlak se koristi za pritiskanje brtvene površine zasunne ploče na sjedište ventila s druge strane kako bi se osiguralo brtvljenje brtvene površine , koji se samobrtvi. Većina zasunskih ventila ima prisilno brtvljenje, to jest, kada je ventil zatvoren, mora se osloniti na vanjsku silu da se zasunska ploča prisloni na sjedište ventila kako bi se osigurala izvedba brtvljenja brtvene površine. Zasunska ploča zasunskog ventila pomiče se linearno sa stablom ventila, što se naziva zasun s podiznom osovinom ili zasun s uzlaznom osovinom. Obično postoji trapezoidni navoj na šipki za podizanje. Kroz maticu na vrhu ventila i utor za vođenje na tijelu ventila, rotacijsko gibanje se mijenja u linearno gibanje, odnosno radni moment se mijenja u radni potisak. Kada je ventil otvoren, kada je visina podizanja ploče zasuna jednaka 1:1 puta promjera ventila, kanal tekućine je potpuno nesmetan, ali tijekom rada, ovaj položaj se ne može nadzirati. U stvarnoj uporabi, vrh stabla ventila se koristi kao oznaka, odnosno položaj koji se ne otvara, kao njegov potpuno otvoren položaj. Kako bi se uzeo u obzir fenomen blokiranja zbog promjena temperature, ventil se obično otvara do gornjeg položaja i zatim uvlači za 1/2-1 okretaja kao potpuno otvoreni položaj ventila. Dakle, potpuno otvoren položaj ventila određen je položajem zasuna, odnosno hodom. U nekim zasunima, matica stabla ventila postavljena je na zasunsku ploču, a rotacija ručnog kotača pokreće stablo ventila da se okreće, čime se podiže zasun. Ova vrsta ventila naziva se rotirajući štapni zasuni ili skriveni štapni zasuni.
Stil kretanja

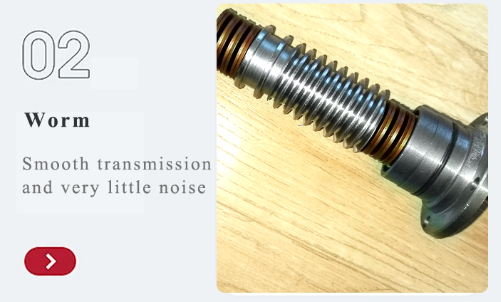

Kada je zasun zatvoren, brtvena površina se može zabrtviti samo srednjim pritiskom, to jest, brtvena površina zasun ploče je pritisnuta na sjedište ventila s druge strane srednjim pritiskom samo kako bi se osiguralo brtvljenje zasuna. brtvena površina. Ovo je samobrtvljenje. Većina zasunskih ventila ima prisilno brtvljenje, to jest, kada je ventil zatvoren, mora se osloniti na vanjsku silu da se zasunska ploča prisloni na sjedište ventila kako bi se osigurala izvedba brtvljenja brtvene površine. Način pomicanja: Zasun zasuna se pomiče linearno s vretenom ventila, što se također naziva zasun s uzlaznim vretenom. Obično postoji trapezoidni navoj na podiznoj šipki, a kroz maticu na vrhu ventila i utor za vođenje na tijelu ventila, rotacijsko gibanje se mijenja u linearno gibanje, odnosno radni moment se mijenja u radni povjerenje. Kada je ventil otvoren, kada je visina podizanja ploče zasuna jednaka 1:1 puta promjera ventila, kanal tekućine je potpuno nesmetan, ali tijekom rada, ovaj položaj se ne može nadzirati. U stvarnoj uporabi, vrh stabla ventila se koristi kao oznaka, odnosno položaj koji se ne otvara, kao njegov potpuno otvoren položaj. Kako bi se uzeo u obzir fenomen blokiranja zbog promjena temperature, ventil se obično otvara do gornjeg položaja i zatim uvlači za 1/2-1 okretaja kao potpuno otvoreni položaj ventila. Stoga je potpuno otvoren položaj ventila određen položajem zasunne ploče (tj. hodom). Neke matice stabla zasunnog ventila postavljene su na zasunsku ploču, a rotacija ručnog kotača pokreće stablo ventila da se okreće, čime se podiže zasunna ploča. Ova vrsta ventila naziva se rotirajuća šipka zasuna ili skrivena šipka zasuna.
Pravi udarac
