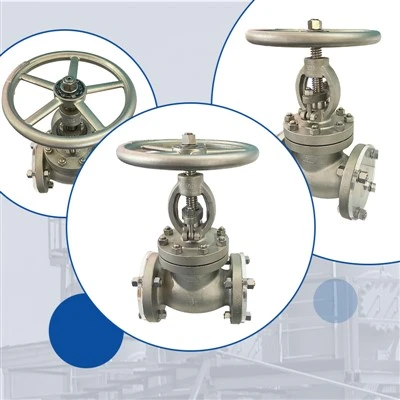

Ventil od nehrđajućeg čelika
Otvaranje i zatvaranje dijela globusnog ventila je disk u obliku slova, površina za brtvljenje je ravna ili morska konusa, a disk se linearno pomiče duž središnje linije sjedala ventila. Oblik pokreta stabljike ventila, (uobičajeno ime: ne uspon stabljike), također ima tipka za podizanje i rotiranje koji se može koristiti za kontrolu različitih vrsta tekućine kao što su zrak, voda, pare, razni korozivni mediji, blato, ulje, tekući metal i radioaktivni mediji. protok. Stoga je ova vrsta ventila za isključivanje vrlo prikladna za rezanje ili regulaciju i ulijevanje. Budući da je otvaranje ili zatvaranje stabljike ventila ove vrste ventila relativno kratak i ima vrlo pouzdanu funkciju odsjeka i budući da je promjena otvora sjedala ventila proporcionalna moždanom udaru diska ventila, vrlo je prikladna za podešavanje protoka.
Princip rada
Načelo rada ručnog gobe ventila temelji se na kretanju diska ventila na sjedalu ventila. Disk ventila linearno se pomiče duž središnje linije sjedala ventila, a površina poprečnog presjeka protočnog kanala podešava se promjenom udaljenosti između diska ventila i sjedala ventila, postižući tako preciznu kontrolu i potpunu presjek protoka. Tijekom postupka zatvaranja, disk ventila čvrsto se uklapa u sjedalo ventila pod tlakom koji vrši stabljiku ventila, osiguravajući pouzdano zatvaranje površine brtve.
Glavne komponente ručnog globusnog ventila uključuju tijelo ventila, poklopac ventila, stabljiku ventila, disk ventila, površinu za brtvljenje, kutiju za nadjev i ručni kotač. Tijelo ventila glavni je dio globusnog ventila koji se koristi za smještaj drugih komponenti i povezivanje s cjevovodnim sustavom. Kretač ventila igra ulogu u brtvljenju i zaštiti unutarnjih komponenti. Stabljika ventila povezuje ručni kotač i disk ventila. Rotiranjem ručnog kotača, stabljika ventila vozi diskom ventila kako bi se kretala gore -dolje duž osi sjedala ventila. Površina za brtvljenje nalazi se na sjedalu ventila i disku ventila kako bi se osiguralo za brtvljenje ventila u zatvorenom stanju. Kutija za nadjev koristi se za sprečavanje curenja između stabljike ventila i tijela ventila.
Ventil za globus niskog tlaka
Model ventila: J41W/HN J941W/HY J9B41W/H/Y
Materijal za tijelo ventila: C Ugljični čelik p kromirana zdjela s niklom čelik R krom nikl platina čelik i kromirani nickel čelik
Primjenjiva temperatura:<425C ≤550C
Nominalni tlak: 1,6, 2,5, 4,0, 6,4, 10MPa
J41W/H/Y-16, J941W/H/Y-16, J9B41W/H/Y-16
Srednji i visoki tlak globus ventil
Model ventila: J41W/H/Y J941W/HY J9B41W/HY
Materijal za tijelo ventila: C ugljični čelik p kromirani nikl čelik r krom nikl platinasta zdjela čelik lchromium-nickel čelik
Primjenjiva temperatura: manja ili jednaka 425 stupnjeva manje od ili jednaka 550C
Nominalni tlak: 1,6, 2,5, 4,0, 6,4, 10MPa
J41W/H/Y-25, J941W/H/Y-25, J9B41W/H/Y-25
J41W/H/Y-40, J941W/H/Y-40, J9B41W/H/Y-40
Ventil za globus visoke temperature/ tlaka
Model ventila: J41W/H/Y J941W/HY J9B41W/HY
Materijal za tijelo ventila: C ugljični čelik p kroma nikla zdjelica čelik r krom nikl platina čelik lchromium-nickel čelik
Primjenjiva temperatura: manja ili jednaka 425C manje od ili jednake 550C
Nominalni tlak: 1,6, 2,5, 4,0, 6,4, 10MPa
J41W/H/Y-64, J941W/H/Y-64, J9B41W/H/Y-64
J41W/H/Y-100, J941W/H/Y-100, J9B41W/H/Y-100
Zavareni ventil
Model ventila: J61HY J961H/Y J61Y-P55 J961Y-P55 J61Y-P57J961Y-P57
Materijal za tijelo ventila: C ugljični čelik V kromirani vanadij čelik
Primjenjiva temperatura:<450°C ≤555°C≤570°C
Nominalni tlak: 20, 25, 32, 42MPa
Radni tlak: 10, 14, 17, 25MPa
J61H/Y, J961H/Y
J61-P55, J61-P57, J961-P55, J961-P57
