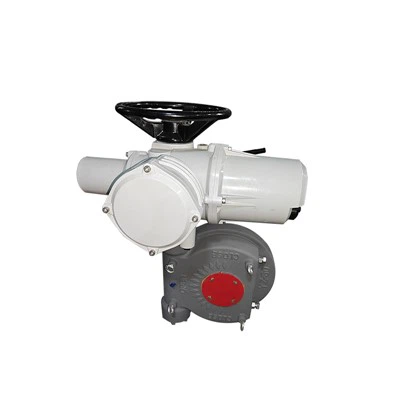

Višestruki pokretač zasuna 380VAC u rudarstvu ugljena

ELEKTRIČNI AKTUATOR

ZNAČAJKE PROIZVODA

1. Kontinuirano pratite položaj ventila u svakom trenutku, bez obzira na napajanje.

2. Održavajte normalan rad i dostupnost grafičkog sučelja, daljinske indikacije i zapisivača podataka nakon gubitka struje.

3. Podmazivanje u uljnoj kupki osigurava dug vijek trajanja i mogućnost ugradnje u bilo kojem smjeru.

4. Vodootporna zaštita koja se ne oslanja na poklopac terminala i brtve sučelja - struktura dvostruke brtve, stupanj zaštite doseže IP68.

5. Neovisni senzori zakretnog momenta i položaja ventila koriste se za značajno poboljšanje sigurnosnih performansi.

6. Odabir daljinske ručne upravljačke stanice može realizirati konfiguraciju daljinskog rada i puštanje u rad, s maksimalnom udaljenosti do 100 metara.

7. Siguran ručni kotač-neovisan o motoru, koji se može koristiti u bilo kojem trenutku.

8. Pruža detaljnu analizu trendova i dijagnostičke podatke za upravljanje imovinom.

9. Nadogradite konfiguraciju i promijenite opcije kontrole i indikacije na licu mjesta putem Bluetooth postavljača.

10. Zaslon može prikazati-informacije o statusu performansi ventila i aktuatora.

11. Brzo i sigurno puštanje u rad i konfiguracija bez napajanja putem ne-invazivnog intrinzično sigurnog Bluetooth postavljača.

12. Uklonjiva potisna baza za jednostavnu ugradnju i održavanje.

13. Mogućnosti zaštite-od eksplozije zadovoljavaju razne međunarodne standarde.

STRUKTURA PROIZVODA

1. Ručni kotač

Čvrsti ručni kotač omogućuje pouzdano ručno upravljanje u hitnim slučajevima u slučaju nestanka struje.

2. Školjka

Visoko{0}}kućište od aluminijske legure je kompaktno i lagano. Presvučena je slojem zaštitnog materijala za prilagodbu ekstremno teškim uvjetima, a po potrebi su dostupne i druge vrste slojeva.

3. Motor

Motor s niskom inercijom i velikim zakretnim momentom omogućuje mu da brzo postigne vršni zakretni moment nakon pokretanja i gotovo da nema preko-ograničenog kretanja kada je isključen-uzbuda. U zavojnicu motora ugrađen je precizan temperaturni prekidač, na koji ne utječe okolna temperatura okoline i održava motor u optimalnom toplinskom kapacitetu. U isto vrijeme, osovina motora i puž su neovisni jedni o drugima za brzu zamjenu.

4. Pužni prijenosnik

Lanac prijenosa pužnog zupčanika je jednostavan, s izvrsnom strukturom i konstantnom učinkovitošću prijenosa. Ima mehaničku funkciju samo-zaključavanja i ne zahtijeva kočnice. Dio mjenjača napunjen je dugotrajnim-uljem za podmazivanje i može raditi dugo vremena bez održavanja.

5. Dvostruko-zapečaćeni dizajn

Dvostruko -zapečaćena konstrukcija pruža suncokretovu priključnu kutiju koja je odvojena od kontrolne sobe i zapečaćena. Čak i ako se poklopac priključne kutije otvori na licu mjesta, može osigurati izolaciju unutrašnjosti aktuatora od vanjskog svijeta, tako da vlaga, prašina i opasni plinovi ne mogu ni najmanje ući u unutrašnjost aktuatora, a unutarnje komponente su potpuno zaštićene.

6. Ručka za ručni/električni prekidač

Ručkom za ručni/električni prekidač možete sigurno upravljati u bilo kojem trenutku. Dok pritišćete ručicu odgovarajućom snagom, polako okrećite ručni kotač kako bi unutarnja spojka uključila zupčanik. Spojka će se automatski isključiti kada je motor pod naponom i u električno zaključanom stanju.

7. Sustav mjerenja izlaznog momenta

Kao sustav za mjerenje izlaznog momenta koristi se profesionalno dizajniran koristan sustav mjerenja snage. Ovaj sustav razvijen je iz poznate tehnologije mjerenja električne energije i može dobiti točne i ponovljive vrijednosti mjerenja momenta koje ne ovise o promjenama frekvencije, napona i temperature.

8. Upravljačka ploča

LCD upravljačke ploče može pružiti trenutačni,-ažurni-status i položaj ventila, s dostupnim kineskim i engleskim jezicima, koristeći intuitivnu strukturu izbornika za pružanje informacija o kalibraciji i dijagnostici, uključujući krivulje momenta, zapise o radu i greškama, status motora, lokalne informacije i podatke o hardveru itd.

9. Gumb

Gumbi za lokalno upravljanje "Otvori"/"Zatvori" i zaključani gumbi za način rada "Lokalno"/"Zaustavi"/"Daljinski" koriste izolirane uređaje s Hallovim efektom magnetskog prijenosa, bez prolaznih-osovina i dobre izvedbe brtvljenja, dok eliminiraju probleme koje mogu uzrokovati neispravni i lomljivi reed prekidači.

PRIMJENE

ELEKTRIČNI VENTILI

ZNAČAJKE DIZAJNA

1. Prikladna i sigurna konfiguracija za puštanje u rad

• Brza i sigurna konfiguracija puštanja u pogon, koja se može izvesti bez napajanja; osiguran je više{0}}jezični interaktivni zaslon-ljudi-stroj

• Ne-nametljive postavke mogu se izvesti u bilo kojem okruženju

• Odvojiva potisna baza za jednostavnu ugradnju i održavanje ventila

• Rad, konfiguracija i puštanje u pogon putem daljinske ručne upravljačke stanice, s maksimalnom udaljenosti od 100 metara

• Po-okretni aktuator pruža funkciju automatskog postavljanja ograničenja

2. Tehnološki napredak

• Položaj: Najnoviji patentirani apsolutni koder. Koder ima be-kontaktni dizajn i ima redundantnost i mogućnosti samo-otkrivanja. • Zaslon: Napredni dvo-slojni zaslon korisnicima pruža prikaz položaja ventila s velikim-znakovima

• Zakretni moment: aktuator koristi tehnologiju senzora zakretnog momenta

• Kontrola: Kontrolni elementi kao što su matične ploče ili upravljačke ploče sabirnice, aktuatori i komunikacije fieldbus-a, koriste interni komunikacijski sustav-temeljen na sabirnici. Ovo ne samo da smanjuje ožičenje i unutarnje veze, već također povećava pouzdanost.

3. Pouzdanost

• Napredno mjerenje apsolutnog položaja za otkrivanje-kontinuiranog položaja u stvarnom vremenu bez napajanja

• Grafičko sučelje, daljinska indikacija i funkcija zapisivača podataka nakon gubitka glavnog napajanja

• Otporan na prašinu i vodootporan, ne oslanja se na poklopac terminala i uvodnicu - dvostruku strukturu brtve, razinu zaštite do IP68

• Neovisni senzor momenta i položaja ventila

• Rad ručnog kotača je siguran i uvijek neovisan o motoru

• Čahura pogonskog vratila koristi zabrtvljene ležajeve - bez održavanja-

4. Upravljanje imovinom

• Zaslon može prikazati-informacije o ventilima i aktuatorima u stvarnom vremenu

• Sigurno i pouzdano preuzimanje podataka putem intrinzično sigurnog alata za postavljanje

• Nadogradite i konfigurirajte kontrolu i indikaciju na terenu putem alata za podešavanje

• Kompatibilan s digitalnim sustavima upravljanja i nadzora i drugim sustavima sabirnice polja

• Detaljna analiza trenda, dijagnostika i bilježenje podataka mogu se prikazati na zaslonu ili preuzeti putem alata za postavljanje

5. Optimalno preventivno održavanje

• Pokretači su opremljeni preciznim zapisivačem podataka koji može omogućiti prikupljanje podataka i analizu položaja ventila.

6. Indikacijsko napajanje

• Zbog upotrebe apsolutnog enkodera, nije potrebna baterija zaslona za detektiranje i praćenje položaja ventila. Sve postavke su sigurne čak i bez napajanja.

7. Siguran ručni rad

8. Rad na daljinskom terenu

• Koristite standardni podatkovni kabel, maksimalna udaljenost od aktuatora je 100 metara

• Može se postaviti na zid ili nosač

• Napaja se priključenim aktuatorom

• Dodatna vrsta otporna-na eksploziju

• Stupanj zaštite IP68

• Struktura dvostruke brtve

• Jednostavna postavka

• Zapisi podataka aktuatora mogu se lokalno prikazati i preuzeti

9. Temperaturna zaštita

• Kako bismo spriječili pregrijavanje motora, opremili smo namot motora temperaturnim senzorom za izravno očitavanje temperature motora i povezivanje s upravljačkim krugom aktuatora.

10. Automatska samo-dijagnostika

11. Trenutačna zaštita od preokreta

12. Fazna sinkronizacija

13. Zaštita od blokade ventila

14. Podesivo glavno sučelje

• Informacije o položaju i statusu ventila

• Informacije o položaju ventila i vrijednosti momenta (digitalno)

• Informacije o položaju ventila i vrijednosti momenta (analogna slika)

• Informacije o položaju ventila i informacije o naredbama (digitalna ili analogna slika)

KOMUNIKACIJSKI PROTOKOL

Električni aktuator podržava Profibus Dp i ima sljedeće značajke:

Podrška Profibus Dp-V0.Dp-V1.Dp-V2 funkcionalna razina

Brza-razmjena podataka (do 1,5 Mbit/s - što odgovara približno. 0.3ms/aktuatoru)

Duljina kabela je oko 10 km (duljina između dva aktuatora je oko 1200 m)

Može se priključiti oko 126 uređaja

Redundantna linearna topologija kao opcija

Za Profibus Dp, osnovna topologija je kroz strukturu stabla RS485 segmenta, kao što je prikazano na slici:

Električni aktuator podržava Modbus RTU i ima sljedeće značajke:

Brza razmjena podataka (do 115Kbit/s - što odgovara približno. 30ms/aktuatoru)

Duljina kabela doseže približno 10 km (1200 m bez srednjeg releja između dva aktuatora)

Može se priključiti oko 247 uređaja

Redundantna linearna topologija kao opcija

Za Modbus RTU, osnovna topologija je kroz strukturu stabla RS485 segmenta, isto kao i Profibus Dp.

Komunikacijski protokol HART prihvaća princip pomaka frekvencije (FREQUENCY SHIFT KEYING, FSK) koji se temelji na komunikacijskom standardu BELL 202. Digitalni signali su predstavljeni s dvije frekvencije: 1200HZ predstavlja logičku "1", a 2200HZ predstavlja logičku "0". Budući da je prosječna komponenta signala frekvencije nula tijekom komunikacije, to neće utjecati na prijenos analognih signala. Stoga se sinusni valovi ovih dviju frekvencija mogu superponirati na analogni signal DC4~20MA i odašiljati istovremeno. Na ovaj način se može koristiti ne samo DC4-20MA analogni signal, već se isti kabel može koristiti za realizaciju dvo-smjernog višeinformacijskog prijenosa s digitalnim signalima, čime se mogu koristiti funkcije kao što su modificiranje raspona, vrijeme prigušenja, PID parametri itd., što može poboljšati kvalitetu rada i učinkovitost upravljanja sustavom.

PRIKAZ PROIZVODA

TEHNIČKI PARAMETRI

Parametri izvedbe jednofaznog-pokretača FRYQ (220V 50Hz)

Parametri performansi tro-faznog pokretača FRYQ (380 V 50 Hz)

DIMENZIJE

FRYQ18-FRYQ40 / FRYQ70-FRYQ95

FRYQ18-FRYQ40 dimenzije

FRYQ dimenzije prirubnice

TVORNIČKE SLIKE
