Električni ventil za ventil za električni pogon

Električni pokretač

Značajke proizvoda

1. U svakom trenutku neprekidno prati položaj ventila, bez obzira na napajanje.

2. Održavajte normalan rad i pristupačnost grafičkog sučelja, daljinskog indikacije i zapisnika podataka nakon gubitka snage.

3. Podmazivanje uljne kupke pruža dug život i mogućnost ugradnje u bilo kojem smjeru.

4. Vodootporna zaštita koja se ne oslanja na terminalni poklopac i brtve sučelja - struktura dvostruke brtve, zaštita doseže IP68.

5. Neovisni senzori položaja zakretnog momenta i ventila koriste se za znatno poboljšanje sigurnosnih performansi.

6. Odabir udaljene ručne upravljačke stanice može ostvariti daljinsku konfiguraciju i puštanje u pogon, s maksimalnom razmakom do 100 metara.

7. Siguran, uređaj neovisan o motoru, koji se može koristiti u bilo kojem trenutku.

8. Pruža detaljnu analizu trendova i dijagnostičke podatke za upravljanje imovinom.

9. Nadogradite konfiguraciju i promijenite mogućnosti kontrole i indikacija na web mjestu putem Bluetooth settera.

10. Zaslon može prikazati informacije o statusu performansi u stvarnom vremenu.

11. Brzo i sigurno puštanje u rad i konfiguracija bez napajanja kroz neinvazivno intrinzično sigurnu Bluetooth setter.

12. Uklonjena potisna baza za jednostavnu instalaciju i održavanje.

13. Opcije otporne na eksploziju ispunjavaju različite međunarodne standarde.

Struktura proizvoda

1.Howheel

Čvrsti ručni kotač pruža pouzdan ručni rad u slučaju nestanka napajanja.

2. školjka

Visokokvalitetna aluminijska legurna školjka je kompaktna i lagana. Presvučen je slojem zaštitnog materijala kako bi se prilagodio izuzetno teškim okruženjima, a ostale su vrste slojeva dostupne po potrebi.

3. Motor

Niska inercija i motor s visokim okretnim momentom omogućuje motoru da brzo dosegne vršni moment nakon početka, a gotovo da nema prekomjernog pokreta kada je izvan ekscitacije. U motornom zavojnici postoji precizan prekidač temperature, na koju ne utječe okolna temperatura okoline i motor drži u optimalnom toplinskom kapacitetu. Istodobno, motorna osovina i crv neovisni su jedni o drugima za brzu zamjenu.

4. RUM zupčanik

Lanac prijenosa prijenosa crva je jednostavan, s izvrsnom strukturom i stalnom učinkovitošću prijenosa. Ima mehaničku funkciju samo-zaključavanja i ne zahtijeva kočnice. Dio prijenosa ispunjen je dugotrajnim podmazanim uljem i može dugo raditi bez održavanja.

5. Dvostruko zapečaćeni dizajn

Dvostruko zapečaćeni dizajn pruža kutiju za suncokret koja je odvojena od upravljačke sobe i zapečaćena. Čak i ako se na licu mjesta otvori poklopac kutije, može osigurati izolaciju unutrašnjosti pokretača iz vanjskog svijeta, tako da vlaga, prašina i opasni plinovi ne mogu ući u unutrašnjost pokretača, a unutarnje komponente su u potpunosti zaštićene.

6. Ručna/električna ručica prekidača

Ručna/električna ručka prekidača može se sigurno upravljati u bilo kojem trenutku. Dok pritisnete ručicu odgovarajućom silom, polako okrenite ručni kotač kako biste omogućili da unutarnja kvačila uključi zupčanik. Klučnica će se automatski isključiti kada se motor napaja i u električno zaključanom stanju.

7. Sustav mjerenja zakretnog momenta

Profesionalno dizajniran koristan sustav za mjerenje snage koristi se kao sustav za mjerenje izlaznog zakretnog momenta. Ovaj je sustav razvijen iz poznate tehnologije mjerenja električne energije i može dobiti točne i ponovljive vrijednosti mjerenja zakretnog momenta koje su neovisne o promjenama frekvencije, napona i temperature.

8. Upravljačka ploča

LCD upravljačke ploče može pružiti trenutni, ažurni položaj statusa i ventil, s dostupnim kineskim i engleskim jezicima, koristeći intuitivnu strukturu izbornika za pružanje kalibracijskih i dijagnostičkih podataka, uključujući krivulje zakretnog momenta, rad i zapise grešaka, status motora, lokalne podatke i podatke o hardveru itd.

9.

Lokalni upravljački gumbi "Otvoreni"/"Zatvori" i tipke "Local"/"Stop"/"STOP"/"Daljinski" Načini gumbi All koriste izolirane uređaje za efekte magnetskog prijenosa, bez ikakvih nosača i dobrih performansi brtvljenja, istovremeno eliminirajući nevolje koji mogu biti uzrokovani neispravnim i krhkim trskama.

Prijava

Električni ventili

Projektne značajke

1. Prikladna i sigurna konfiguracija puštanja u rad

• konfiguracija brzog i sigurnog puštanja u rad, koja se može izvesti bez napajanja; Pruža se višejezični interaktivni zaslon čovjeka-stroj

• Neinturizivne postavke mogu se izvesti u bilo kojem okruženju

• odvojiva potiska za jednostavnu ugradnju i održavanje ventila

• Operacija, konfiguracija i puštanje u rad kroz daljinsku ručnu kontrolnu stanicu, s maksimalnom udaljenosti od 100 metara

• Pokretač za pokretanje dijela pruža funkciju automatskog postavljanja ograničenja

2. Tehnološki napredak

• Pozicija: najnoviji patentirani apsolutni koder. Encoder prihvaća beskontaktni dizajn i ima mogućnosti suvišnosti i samo-otkrivanja. • Prikaz: Napredni dvoslojni zaslon pruža korisnicima zaslon položaja ventila velikih znakova

• Zakretni moment: Pokretač koristi tehnologiju osjetljivosti zakretnog momenta

• Kontrola: Kontrolni elementi kao što su glavne ploče ili ploče za kontrolu sabirnice, pokretači i FieldBus Communications, koristite unutarnji komunikacijski sustav temeljen na sabirnici. To ne samo da smanjuje ožičenje i unutarnje veze, već i povećava pouzdanost.

3. Pouzdanost

• Napredno mjerenje apsolutnog položaja za otkrivanje kontinuiranog položaja u stvarnom vremenu bez snage

• Grafičko sučelje, daljinska indikacija i funkcija zapisnika podataka nakon gubitka glavne snage

• Otporna na prašinu i vodootporna, a ne oslanja se na terminalni poklopac i žlijezdu - strukturu dvostruke brtve, razina zaštite do IP68

• Neovisni senzor položaja zakretnog momenta i ventila

• Operacija ručnog kotača je sigurna i uvijek neovisna o motoru

• Vozilica pogonskog osovine koristi zapečaćene ležajeve - bez održavanja

4. Upravljanje imovinom

• Zaslon može prikazati informacije o ventilima i pokretačima u stvarnom vremenu

• Sigurno i pouzdano preuzimanje podataka putem intrinzično sigurnog alata za postavljanje

• Nadogradite i konfigurirajte kontrolu i indikaciju u polju putem alata za postavljanje

• Kompatibilno s digitalnim sustavima za upravljanje i nadzor i ostalim sustavima FieldBus

• Detaljna analiza trendova, dijagnostika i zapisivanje podataka mogu se prikazati na zaslonu ili preuzeti putem alata za postavljanje

5. Optimalno preventivno održavanje

• Pokretači su opremljeni preciznim zapisnikom podataka koji može osigurati prikupljanje podataka i analizu za položaj ventila.

6. Naznaka napajanja

• Zbog korištenja apsolutnog kodera, nije potrebna baterija za prikaz i praćenje položaja ventila. Sve su postavke sigurne čak i bez energije.

7. Siguran ručni rad

8. rad udaljenog polja

• Koristite standardni podatkovni kabel, maksimalna udaljenost od pokretača je 100 metara

• Može se montirati na zid ili nosač

• Pokreće se povezani aktuator

• Opcijski tip otporan na eksploziju

• Stupanj zaštite IP68

• Dvostruka konstrukcija brtve

• Jednostavna postavka

• Zapisi podataka o pokretaču mogu se prikazati i preuzeti lokalno

9. Zaštita od temperature

• Kako bismo spriječili pregrijavanje motora, opremili smo namotavanje motora senzorom na temperaturu kako bismo izravno osjetili temperaturu motora i spojili ga u upravljački krug pokretača.

10. Automatska samo-dijagnoza

11. trenutna zaštita preokreta

12. Sinkronizacija faza

13. Zaštita za blokadu ventila

14. Konfigurirajuće glavno sučelje

• Podaci o položaju ventila i status

• Podaci o položaju ventila i vrijednost zakretnog momenta (digitalno)

• Podaci o položaju ventila i vrijednost zakretnog momenta (analogna slika)

• Informacije o položaju ventila i naredbene informacije (digitalna ili analogna slika)

Komunikacijski protokol

Električni aktuator podržava Profibus DP i ima sljedeće značajke:

Podrška Profibus DP-V0.DP-V1.DP-V2 Funkcionalna razina

Brzina razmjena podataka (do 1,5mbit/s - što odgovara približno . 0.3 MS/Actuator)

Duljina kabela je oko 10 km (duljina između dva aktuatora je oko 1200m)

Oko 126 uređaja može se pričvrstiti

Suvišna linearna topologija kao opcija

Za Profibus DP, osnovna topologija je kroz strukturu stabla segmenta RS485, kao što je prikazano na slici:

Električni aktuator podržava MODBUS RTU i ima sljedeće značajke:

Brza razmjena podataka (do 115Kbit/s - što odgovara približno . 30 MS/Actuator)

Duljina kabela doseže otprilike 10 km (1200m bez srednjeg releja između dva pokretača)

Oko 247 uređaja može se pričvrstiti

Suvišna linearna topologija kao opcija

Za MODBUS RTU, osnovna topologija je kroz strukturu stabla segmenta RS485, isto kao i Profibus DP.

HART komunikacijski protokol prihvaća princip frekvencijskog pomaka (frekvencijski pomak Keying, FSK), koji se temelji na komunikacijskom standardu Bell 202. Digitalni signali predstavljeni su s dvije frekvencije: 1200Hz predstavlja logiku "1", a 2200Hz predstavlja logiku "0". Budući da je prosječna komponenta frekvencijskog signala nula tijekom komunikacije, ona neće utjecati na prijenos analognih signala. Stoga se sinusni valovi ove dvije frekvencije mogu nanijeti na analogni signal DC4 ~ 20ma i prenositi istovremeno. Na taj se način može koristiti ne samo DC4-20MA analogni signal, već se može koristiti i isti kabel za realizaciju dvosmjernog prijenosa s više informacija s digitalnim signalima, tako da ima funkcije poput izmjene raspona, vremena prigušivanja, PID parametara itd., Koji mogu poboljšati kvalitetu rada i učinkovitost upravljanja sustavom.

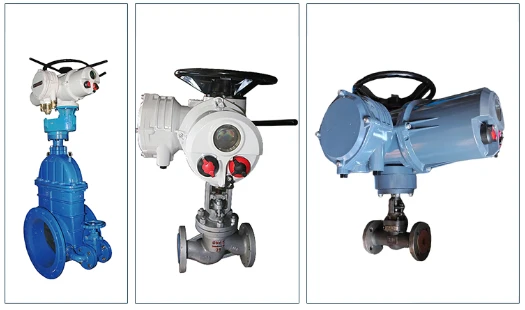

Prikaz proizvoda

Tehnički parametri

Fryq parametri uspješnosti aktuatora (220V 50Hz)

FryQ parametri performansi aktuatora (380V 50Hz)

Dimenzije

Fryq18-FryQ40

FryQ70-FryQ95

FryQ18-FryQ40 dimenzije

Fryq dimenzije prirubnice

Tvorničke slike
