SD električni pokretač

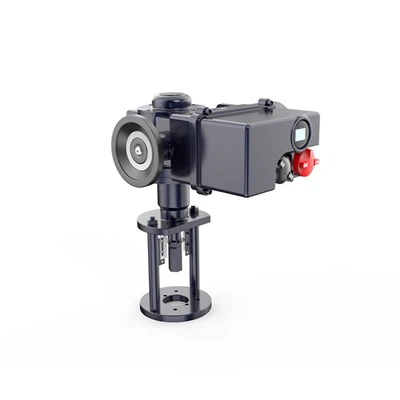

Communication Tower Motor Operated Valve Actuator

Električni pokretači SD Quart-Turn pogodni su za ventile leptira, kuglične ventile, ventile leptira za prigušivanje, ventile za utikače itd., Koji su potrebni za okretanje od 90 stupnjeva.

Ove aktuatore prikazuju kompaktna struktura, mali volumen, prekrasan izgled, stabilne performanse, visoku učinkovitost, visoku pouzdanost, visoku sposobnost zaštite i tako dalje. Mogu se provesti i rad na mjestu i na daljinskom upravljanju. Tako su se primijenili u naftnoj i kemijskoj industriji, elektrani, industriji za obradu vode i industriji papira.

Prednosti

Product advantages

Značajke proizvoda

• Kompaktna i robusna konstrukcija, lagana.

• Širok raspon varijacija zakretnog momenta (linearni okret: 3000-10000Nm).

• Tvrdo anodizirano kućište aluminija iznutra i izvana s vanjskim premazom s visokim temperaturama za upotrebu u odnosu na teški industrijski okruženje.

• Prilog koristi radijalne brtve i O-prstenovi koji pružaju zaštitu vodootpornim IP67 i opcionalni vodonepropusni LP68.

• LSO5211 Standard.

• Automatski identificira i ispravlja faze. Zaštita automatskog kvara faze štiti sigurnost opreme.

• Pouzdan mehanički sustav osjetljivosti zakretnog momenta koji osigurava siguran rad u stanju preopterećenja.

• Prozor i indikator velike veličine pružaju bolju indikaciju položaja iz daljine.

• Broj mogućnosti lokalne kontrole položaja za pružanje jednostavnog puštanja u rad i rad na terenu.

• Digitalizirane kontrolne komponente.

Struktura proizvoda

Product structure

1 [lokalna operacija]

Selektivni prekidač "daljinski"-"stop" "lokalni" instaliran na lokalnom operacijskom uređaju može se koristiti za postavljanje daljinskog rada (daljinski upravljač) ili lokalni rad (lokalni upravljač) ili zaustavljanje načina.

2 [LCD sučelje]

LCD sučelje dizajnirano je u smislu vizualnih i operativnih navika korisnika i prikazuje okretni moment, otvaranje ventila, postavljanje ograničenja i podatke o alarmu za kvar u obliku teksta i grafa.

3 [[Funkcija zaštite od prekomjerne torbe]

Proizvod koristi profesionalno dizajnirani sustav za mjerenje zakretnog momenta kako bi jamčio zaštitu opreme za preopterećenje. Korisnici mogu postaviti zaštitne vrijednosti za prekomjerni motor prilikom zatvaranja i otvaranja uputa u smislu određenih uvjeta. Kad stvarni moment koji nosi pokretač dosegne ili premaši utvrđenu zaštitnu vrijednost, pokretač će odmah zaustaviti motor i emitirati alarm za kvar.

4 [Funkcija integracije sustava]

Korištenje nekoliko elektroničkih komponenti i izbjegavanje složenog ožičenja poboljšava pouzdanost elektroničke kontrole električnih pokretača.

5 [Apsolutna tehnologija kodiranja]

Motor koji se koristi u pokretaču poseban je motor s visokim početnim okretnim momentom, niskom rotacijskom inercijom, malom početnom strujom i dobrim servo karakteristikama. Motor je dopušten da se često započinje, uglavnom 1.200 puta na sat.

6 [motor]

Ručka ručne/električne reverzije može se upravljati u bilo kojem trenutku sigurno. U isto vrijeme pritiskanja ručicom odgovarajućim silom, polako okrenite ručni kotač kako biste vozili unutarnju kvačilo. Klučnica se može automatski odvojiti kada je električni motor uključen i zaključan.

7 [Ručni rad]

8 [Zaštita faznih sekvenci]

Korištenjem tehnologije sinkronizacije faze, korisnici ne moraju razmotriti fazni slijed trofazne izmjenične struje prilikom instaliranja žičane veze aktuatora. LT može jamčiti ispravan slijed faze napajanja za trofazni električni motor i omogućiti aktuator da ispravno radi u smislu naredbi cijelo vrijeme tijekom rada.

9 samo-dijagnoza i alarm za greške

Električni i kontrolni

Metode kontrole

Lokalna kontrola: rad gumba, rad infracrvenog settera

DCS

Upravljanje daljinskom prebacivanjem: pasivni suhi kontakt, dc24v

Daljinska analogna kontrola: DC4-20ma

ESD kontrola

Povremena kontrola rada

Dvožična kontrola

FCS (sustav za upravljanje FieldBusom)

Bus control function

Funkcija kontrole sabirnice:

Komunikacijski modul prihvaća neovisnu strukturu kombiniranu na glavnom odboru kako bi zadovoljio potrebe različitih komunikacijskih medija i različitih sustava protokola komunikacije. Trenutno podržani komunikacijski protokoli uključuju Modbus RTU, Profibus-DP V0/DP V1, Hart, FF, Devicene (neobavezno).

Infracrvena funkcija daljinskog upravljanja:

Pokretač koristi naprednu infracrvenu tehnologiju daljinskog upravljača, koja omogućuje dijalog čovjeka-stroj kroz zapečaćeni dijalog bez otvaranja poklopca aktuatora. Čak i u opasnim situacijama, intrinzično siguran daljinski upravljač može sigurno izvesti postavljanje parametara i daljinski rad pokretača.

Precizno mjerenje i zaštita zakretnog momenta

Profesionalno dizajnirani sustav mjerenja zakretnog momenta kako bi se osiguralo zaštitu od preopterećenja pokretača i praćenje promjena momenta ventila u stvarnom vremenu:

(Standardna konfiguracija) Mjerenje mehaničkih okretnih momenta: Tradicionalni mehanizam okidača zakretnog momenta ima prednosti zrelosti, stabilnosti i pouzdanosti. Optimizirali smo i nadograđivali na temelju originalnog okretnog momenta, čineći uređaj zakretnog momenta osjetljivijim, a njegov radni vijek znatno se poboljšao.

(Neobavezno) Mjerenje elektroničkog okretnog momenta: otkrivanjem struje u stvarnom vremenu, napon i magnetski tok motora i rad s mikrokontrolerom za sveobuhvatne proračune, dobiva se točni izlazni moment i postiže se kontinuirano mjerenje; Ovaj sustav ne treba razmotriti mehaničko trošenje, što poboljšava pouzdanost sustava.

Mjerenje i zaštita motora

Pregrijavanje: Kada temperatura motora premaši postavljenu vrijednost zaštite od pregrijavanja, motor je zabranjen od pokretanja i prikazana je poruka alarma za pregrijavanje motora. Preopterećenje i kratki spoj: krug je dizajniran s ADI -jevim čipom za pretvorbu preciznog napona kako bi se zadovoljilo precizno mjerenje širokog raspona promjena struje; Karakteristike protiv kaznenog prometa i zaštita kratkog spoja ispunjavaju relevantne standarde.

Trenutni obrnuta zaštita: Korištenje trenutne tehnologije kontrole obrnutog kašnjenja, kada pokretač primi signal obrnutog rada tijekom rada, upravljački sustav prvo će se zatvoriti, a zatim izvršiti obrnuto djelovanje nakon kašnjenja kako bi se spriječilo oštećenje mehaničkih dijelova prijenosa.

Elektronička kočnica: Modulacijski električni aktuator osigurava da se ventil zaustavi na položaju postavljenog ventila kroz postavljanje mrtve zone i elektroničku kočnicu.

Rezervni dijelovi proizvoda

Spare Parts

Terenske prijave

Field Application

Standardne specifikacije

Zaštita	Standardni IP67 Specijalni IP68
Napajanje	Trofazni AC380V --- 460V 50/60Hz Jednofazna: AC110V-AC220V DC24V AC24V 50/60Hz
Radni ciklus (isključenje)	S2-15min
Radni ciklus (moduliranje)	S4-25%
Metode kontrole	Lokalna kontrola/DCS/FCS (FieldBus Control System)
Zaštita od motora	Pregrijavanje/preopterećenje i kratki spoj/trenutačna zaštita obrnute/elektroničke kočnice
Zaštita zakretnog momenta	Mehanički moment/elektronička zaštita zakretnog momenta
Zaštita od džema	Zaštita pregrijavanja u izgradnji
Kut putovanja	90 stupnjeva
Razlika u povratku	Manje od ili jednako 1%
Osnovno ograničenje pogreške	±1%
Postavka mrtve zone	Manje od ili jednako 1%
Temperatura okoline	Standard: -20-+60 Stupanj Neobavezno: -40-+70 Stupanj
Ambijentalna vlaga	95%RH Max (nesundencija)
Stupanj otporan na eksploziju	EXDIIBT4 IECEX ATEX prilagođeni certifikat može se pružiti
Funkcije	LCD kineski / engleski prikaz i lokalna operativna funkcija Samofazni slijed identificiranje i zaštita od isključenja faze Infracrvena postavka i kontrola Tehnologija samo-dijagnoze greške Modbus, Profibus DP, Hart
Signal	O: Daljinski pasivni suhi kontakt, signalni kratki impuls (inhing). B: Daljinski pasivni suhi kontakt, signalni dugi puls (zadržavanje). C: Aktivni DC24V signal. D: Aktivni AC220V signal. E: Udaljeni DC4-20MA signal.
Signal za povratne informacije	O: Otvoreni, zatvorite, zaustavite signale (pasivni suhi kontakt). B: Signal greške (pasivni suhi kontakt). C: Signal položaja ventila (DC4-20ma, DC1-5V, DC0-10V) D: signal daljinskog upravljanja (pasivni suhi kontakt)

Tehnički parametri

Model	Ocijenjen potisak (N)	Ocijenjen putovati (mm)	Ocijenjen ubrzati (mm/s)	Vlast opskrbiti	Ocijenjen vlast (KW)	Ocijenjen trenutni (A)	Početni trenutni (A)	Težina (Kg)
FRYA+Z30	3000	10	1.2	K/F	0.025	0.3	1.5	33
		16	1.2	K/F	0.025	0.3	1.5	33
		16	1.8	K/F	0.025	0.3	1.5	33
		25	1.2	K/F	0.025	0.3	1.5	33
		25	1.8	K/F	0.025	0.3	1.5	33
FRYA+Z40	4000	10	1.2	K/F	0.04	0.4	2	35
		16	1.2	K/F	0.04	0.4	2	35
		16	1.8	K/F	0.04	0.4	2	35
		25	1.2	K/F	0.04	0.4	2	35
		25	1.8	K/F	0.04	0.4	2	35
FRYA+Z64	6400	10	1.2	K/F	0.065	0.5	2.5	38
		16	1.2	K/F	0.065	0.5	2.5	38
		16	1.8	K/F	0.065	0.5	2.5	38
		25	1.2	K/F	0.065	0.5	2.5	38
		25	1.8	K/F	0.065	0.5	2.5	38
		40	1.2	K/F	0.065	0.5	2.5	38
		40	1.8	K/F	0.065	0.5	2.5	38
		60	1.2	K/F	0.065	0.5	2.5	38
		60	1.8	K/F	0.065	0.5	2.5	38
FRYA+Z100	10000	25	1.2	K/F	0.1	0.6	3	40
		25	1.8	K/F	0.1	0.6	3	40
		40	1.2	K/F	0.1	0.6	3	40
		40	1.8	K/F	0.1	0.6	3	40
		60	1.2	K/F	0.1	0.6	3	40
		60	1.8	K/F	0.1	0.6	3	40
		100	1.2	K/F	0.1	0.6	3	40
		100	1.8	K/F	0.1	0.6	3	40
FRYA+Z160	16000	40	1.2	K/F	0.16	0.7	3.5	45
		40	1.8	K/F	0.16	0.7	3.5	45
		60	1.2	K/F	0.16	0.7	3.5	45
		60	1.8	K/F	0.16	0.7	3.5	45
		100	1.2	K/F	0.16	0.7	3.5	45
		100	1.8	K/F	0.16	0.7	3.5	45
FRYA+Z250	25000	60	1.2	K/F	0.25	1.1	5.5	60
		60	1.8	K/F	0.25	1.1	5.5	60
		100	1.2	K/F	0.25	1.1	5.5	60
		100	1.8	K/F	0.25	1.1	5.5	60

Dimenzije veze

A+Z linear-turn electric actuator

Model	Ocijenjen potisak (N)	Ocijenjen putovati (Mm)	A	B	C	D	D1	D2	D3	E	F	G	H	I	J
FRYA+Z30/K (F) 1210	3000	10	420	375	442	72	φ80	φ60	2-φ10	25	M8x1.25	φ110	18	174	62
FRYA+Z30/K (F) 1216	3000	16	420	375	442	72	φ80	φ60	2-φ10	25	M8x1.25	φ110	18	174	62
FRYA+Z30/K (F) 1225	3000	25	420	375	442	72	φ80	φ60	2-φ10	25	M8x1.25	φ110	18	174	62
FRYA+Z40/K (F) 1210	4000	10	420	375	442	72	φ80	φ60	2-φ10	25	M8x1.25	φ110	18	174	62
FRYA+Z40/K (F) 1216	4000	16	420	375	442	72	φ80	φ60	2-φ10	25	M8x1.25	φ110	18	174	62
FRYA+Z40/K (F) 1225	4000	25	420	375	442	72	φ80	φ60	2-φ10	25	M8x1.25	φ110	18	174	62
FRYA+Z64/K (F) 1210	6400	10	420	375	442	72	φ80	φ60	2-φ10	25	M8x1.25	φ110	18	174	62
FRYA+Z64/K (F) 1216	6400	16	420	375	442	72	φ80	φ60	2-φ10	25	M8x1.25	φ110	18	174	62
FRYA+Z64/K (F) 1816	6400	16	426	375	442	72	φ80	φ60	2-φ10	25	M8x1.25	φ110	18	174	62
FRYA+Z64/K (F) 1225	6400	25	420	375	442	72	φ80	φ60	2-φ10	25	M8x1.25	φ110	18	174	62
FRYA+Z64/K (F) 1825	6400	25	426	375	442	72	φ80	φ60	2-φ10	25	M8x1.25	φ110	18	174	62
FRYA+Z64/K (F) 1240	6400	40	420	375	532	105	Φ105	φ80	4-φ12	25	M12x1.25	φ140	18	174	62
FRYA+Z64/K (F) 1840	6400	40	426	375	532	105	Φ105	φ80	4-φ12	25	M12x1.25	φ140	18	174	62
FRYA+Z64/K (F) 1260	6400	60	420	375	560	115	Φ118	φ95	4-φ12	25	M12x1.25	φ150	18	174	62
FRYA+Z64/K (F) 1860	6400	60	426	375	560	115	Φ118	φ95	4-φ12	25	M12x1.25	φ150	18	174	62
FRYA+Z160/K (F) 1240	10000	25	426	375	442	72	φ80	φ60	2-φ10	25	M12x1.25	φ110	18	174	62
FRYA+Z160/K (F) 1840	10000	25	442	375	442	72	φ80	φ60	2-φ10	25	M12x1.25	φ110	18	174	62
FRYA+Z160/K (F) 1260	10000	40	426	375	532	105	Φ105	φ80	4-φ12	25	M12x1.25	φ140	18	174	62
FRYA+Z160/K (F) 1860	10000	40	442	375	532	105	Φ105	φ80	4-φ12	25	M12x1.25	φ140	18	174	62
FRYA+Z100/K (F) 1225	10000	60	426	375	560	115	Φ118	φ95	4-φ12	25	M12x1.25	φ150	20	174	62
FRYA+Z100/K (F) 1825	10000	60	442	375	560	115	Φ118	φ95	4-φ12	25	M12x1.25	φ150	20	174	62
FRYA+Z100/K (F) 1240	10000	100	459	375	648	115	Φ135	φ100	4-φ14	25	M12x1.25	φ170	22	174	62
FRYA+Z100/K (F) 1840	10000	100	459	375	648	115	Φ135	φ100	4-φ14	25	M12x1.25	φ170	22	174	62
FRYA+Z100/K (F) 1260	16000	40	459	375	532	105	Φ105	φ80	4-φ12	25	M12x1.25	φ140	18	174	62
FRYA+Z100/K (F) 1860	16000	40	459	375	532	105	Φ105	φ80	4-φ12	25	M12x1.25	φ140	18	174	62
FRYA+Z100/K (F) 1200	16000	60	459	375	560	115	Φ118	φ95	4-φ12	25	M12x1.25	φ150	20	174	62
FRYA+Z100/K (F) 1800	16000	60	459	375	560	115	Φ118	φ95	4-φ12	25	M12x1.25	φ150	20	174	62
FRYA+Z160/K (F) 1200	16000	100	459	375	648	115	Φ135	φ100	4-φ14	25	M12x1.25	φ170	22	174	62
FRYA+Z160/K (F) 1800	16000	100	459	375	648	115	Φ135	φ100	4-φ14	25	M12x1.25	φ170	22	174	62
FRYA+Z250/K (F) 1260	25000	60	484	375	538	115	Φ118	φ95	4-φ14	35	M12x1.25	φ150	20	210	106
FRYA+Z250/K (F) 1860	25000	60	484	375	538	115	Φ118	φ95	4-φ14	35	M12x1.25	φ150	20	210	106
FRYA+Z250/K (F) 1200	25000	100	484	375	538	115	Φ135	φ100	4-φ18	35	M12x1.25	φ170	22	210	106
FRYA+Z250/K (F) 1800	25000	100	484	375	538	115	Φ135	φ100	4-φ18	35	M12x1.25	φ170	22	210	106
FRYA+Z400/K (F) 1260	40000	60	517	375	570	115	Φ118	φ95	4-φ14	35	M12x1.25	φ150	20	210	106
FRYA+Z400/K (F) 1860	40000	60	517	375	570	115	Φ118	φ95	4-φ14	35	M12x1.25	φ150	20	210	106
FRYA+Z400/K (F) 1200	40000	100	517	375	570	115	Φ135	φ100	4-φ18	35	M12x1.25	φ170	22	210	106
FRYA+Z400/K (F) 1800	40000	100	517	375	570	115	Φ135	φ100	4-φ18	35	M12x1.25	φ170	22	210	106
FRYA+Z640/K (F) 1260	64000	60	532	375	570	115	Φ118	φ95	4-φ14	35	M12x1.25	φ150	20	210	106
FRYA+Z640/K (F) 1860	64000	60	532	375	570	115	Φ118	φ95	4-φ14	35	M12x1.25	φ150	20	210	106
FRYA+Z640/K (F) 1200	64000	100	532	375	570	115	Φ135	φ100	4-φ18	35	M12x1.25	φ170	22	210	106
FRYA+Z640/K (F) 1800	64000	100	532	375	570	115	Φ135	φ100	4-φ18	35	M12x1.25	φ170	22	210	106
