Električni pokretač
Pregled
Ova serija električnih pokretača ventila, optimiziranih zaštitnih performansi i ključnih komponenti, ima prednosti kompaktne strukture, male veličine, lijepog izgleda, stabilne i pouzdane izvedbe itd. Dobra razina zaštite može zadovoljiti potrebe različitih dizajna: tip otporan na eksploziju, integralni on-off tip, i integralni modulirajući tip. Proizvodi serije CNZ koriste se za kontrolu otvaranja i zatvaranja ventila. Prikladan je za zasune, kuglaste ventile, zaporne ventile, membranske ventile, a njegovi derivati prikladni su za kuglaste ventile, leptir ventile i prigušivače itd. Može točno raditi prema uputama za upravljanje i neophodan je za daljinsko upravljanje , centralizirano upravljanje i automatsko upravljanje ventilima. Manje pogona. Rad ovog proizvoda u skladu je s odredbama JB/T8528-1997 (Tehnički uvjeti za obične električne aktuatore ventila). Izvedba tipa otpornog na eksploziju u skladu je s GB3836.1-2000 (1. dio električne opreme za eksplozivne plinske atmosfere: opći zahtjevi) GB3836.2-2000 (2. dio električne opreme za eksplozivne plinske atmosfere: eksplozija -zaštićeni tip "d") i JB/ Propisi T8529-1997 (Tehnički uvjeti za električne uređaje zaštićene od eksplozije).
Tehnički uvjeti
1. Napajanje: Motor je trofazni AC AC380V, 50Hz. Jednofazni AC AC220V, 50Hz, izborno napajanje: AC220~660V, 50.60Hz (navedite prilikom naručivanja)
2. Temperatura okoline: -20C do +60C izborna temperatura -40C do +70C
3. Relativna vlažnost: ne više od 95% (na 25C)
4. Radno okruženje: obični tip se koristi na mjestima bez zapaljivih, eksplozivnih i jakih korozivnih medija: tip otporan na eksploziju (EXDIIBT) koristi eksplozivne mješavine plinova IIA, IIB stupnja T1-T4: tip otporan na eksploziju (EXDIICT4 ) CT4 može Aplikacijsko okruženje koje pokriva BT4
5. Razina zaštite: IP65, IP67, IP68
6. Motor radi sustav; nominalno vrijeme rada je 10 minuta (24 sata za posebnu narudžbu), F klasa izolacije
7. Antikorozivni premaz: boja za pečenje na visokoj temperaturi

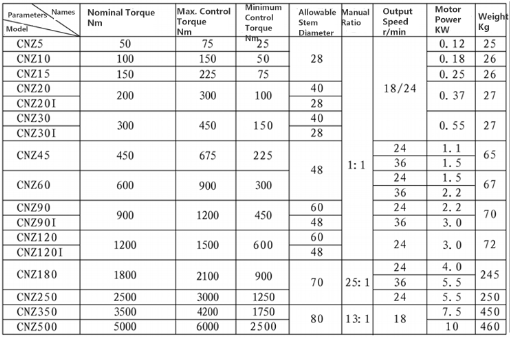

Parametar izvedbe
Struktura
Električni pokretač ventila sastoji se od šest dijelova, motora, mjenjača, upravljačkog mehanizma, ručnog električnog sklopnog mehanizma, dijelova ručnog kotača i električnih dijelova. Sljedeća slika prikazuje njegov princip prijenosa
1. Motor: Usvaja vanjski trofazni asinkroni motor, koji je sustav kratkotrajnog rada, a ocijenjeno kontinuirano radno vrijeme je 10 minuta.
2. Reduktor: Sastoji se od para čeličnih i pužnih zupčanika, a snaga motora prenosi se na izlaznu osovinu kroz reduktor.
3. Kontrolni mehanizam: Sastoji se od mehanizma za kontrolu momenta, mehanizma za kontrolu hoda i podesivog indikatora otvaranja, koji se koristi za kontrolu otvaranja i zatvaranja ventila i označava položaj ventila.
(1) Mehanizam za kontrolu zakretnog momenta: sastoji se od koljenastog vratila, graničnika, ploče za indeksiranje brijega, potporne ploče i mikroprekidača. Kada izlazna osovina dobije određeni moment otpora, puž se neće samo okretati, već će proizvesti i aksijalni pomak, pogon zvonaste poluge se okreće, au isto vrijeme, blok također proizvodi kutni pomak, čime se približava bregu i podiže potpornu ploču. Kada se zakretni moment na izlaznom vratilu poveća na unaprijed određenu vrijednost, potporna ploča se podiže sve dok mikroprekidač ne djeluje, struja se prekida i motor se zaustavlja, kako bi se ostvarila kontrola izlaznog momenta električnog uređaja.
(2) Mehanizam za kontrolu hoda: Sastoji se od decimalnog zupčanika, potisne šipke, bregaste osovine i mikroprekidača, koji se naziva brojač. Njegov princip rada je da pogonski zupčanik (Z=8) u kutiji reduktora pokreće brojač na rad. Ako je brojač podešen u skladu s položajem otvaranja ili zatvaranja ventila, kada se brojač okrene u prethodno podešeni položaj (broj okretaja) s izlaznom osovinom, brijeg će se okrenuti za 90 stupnjeva kako bi se pritisnuo mikro prekidač djelovati, prekinuti napajanje i motor će se zaustaviti. Okret, ostvaruje se upravljanje hodom (brojem okretaja) električnog uređaja. Kako biste kontrolirali ventil s više okretaja, brijeg se može podesiti da se okrene za 180 stupnjeva ili 270 stupnjeva, a zatim pritisnite mikro prekidač da djeluje.
(3) Podesivi indikator otvaranja: Sastoji se od zupčanika za podešavanje reduktora, kotačića za otvaranje ventila, brijega, mikroprekidača i potenciometra. Tijekom otklanjanja grešaka na licu mjesta, zupčanik za podešavanje može se podesiti u željeni položaj u skladu s brojem okretaja sklopke ventila i spojiti sa setom reduktora (broj okretaja potreban na stupu). Kada je ventil u procesu otvaranja ili zatvaranja, disk za otvaranje se okreće nakon usporavanja kako bi pokazao vrijednost prebacivanja ventila, a indikacijski kut je sinkroniziran s vrijednošću prekidača ventila, koji se koristi za daljinski prijenos za označavanje položaj ventila.
Ručno-električni sklopni mehanizam: radi se o poluautomatskom prebacivanju, potrebno je povući ručicu za prebacivanje s električnog na ručni način rada, a to se može učiniti samostalno kada se mijenja s ručnog na automatski (nema potrebe povlačiti ručicu za prebacivanje ). Kada mijenjate s električnog na ručni, to jest, ručno povucite ručicu za prebacivanje kako biste pomaknuli međuspojku na izlaznom vratilu prema gore i stisnuli oprugu. Kada se ručka gurne u određeni položaj, međuspojka se odvaja od pužnog zupčanika i zahvaća sa papučicom ručnog vratila, tako da se sila na ručnom kotaču može prenijeti na izlazno vratilo preko međuspojke, a ono postaje ručno stanje. Automatski se prebacuje kada ručni postane električni. Kada se motor okrene kako bi pokrenuo pužni zupčanik na rotaciju, uspravna šipka odmah pada. Pod djelovanjem tlačne opruge, međuspojka se brzo pomiče u smjeru pužnog zupčanika, odvaja se od ručnog vratila i zahvaća s pužnim zupčanikom, a zatim prelazi u električno stanje.
